HP Android Kamu Mati Total dan Sudah Divonis "Korsleting" oleh Beberapa Tempat Servis tapi Tidak Ada yang Bisa Menemukan Sumber Masalahnya? INILAH Alasan Kenapa Melacak Titik Korsleting di Mesin HP Bukan Pekerjaan yang Bisa Dilakukan dengan Cara Menebak-Nebak! (Bedah Teknisi Forto.id)

Ada satu kata yang paling sering diucapkan oleh orang yang membawa HP rusak ke tempat service HP — dan sekaligus menjadi kata yang paling sering disalahpahami maknanya.

Kata itu adalah: korsleting.

Pengguna menyebutnya dengan penuh keyakinan. Teknisi di tempat servis pinggir jalan mengangguk sambil berkata "iya, kemungkinan korsleting". Lalu HP dikembalikan dengan keterangan "tidak bisa diperbaiki" atau "harus ganti motherboard baru" — padahal tidak ada satu pun upaya serius yang dilakukan untuk mencari tahu dengan presisi di mana tepatnya korsleting itu berada.

Dan di sinilah letak masalah yang sesungguhnya.

"Korsleting" bukan diagnosis. Korsleting adalah gejala — seperti "demam" pada tubuh manusia. Dokter yang baik tidak berhenti di diagnosis "demam" — mereka mencari tahu apa yang menyebabkan demam itu: apakah infeksi bakteri, virus, inflamasi, atau penyebab lainnya. Setiap penyebab punya penanganan yang berbeda, dan salah menentukan penyebab berarti salah menentukan pengobatan.

Prinsip yang sama berlaku persis untuk pengecekan korsleting di mesin HP Android. Menemukan bahwa sebuah HP mengalami korsleting itu relatif mudah — hampir semua orang yang punya alat dasar bisa melakukannya. Tapi menemukan dengan presisi di titik mana korsleting itu terjadi, komponen apa yang menjadi sumbernya, dan bagaimana cara memperbaikinya tanpa merusak komponen lain di sekitarnya — itu adalah pekerjaan yang membutuhkan tingkat keahlian, peralatan, dan metodologi yang sama sekali berbeda.

Di artikel ini kita akan bongkar seluruh dunia tersembunyi di balik proses pengecekan korsleting mesin HP Android — dari apa itu korsleting secara teknis, kenapa lokasinya sulit ditemukan, alat apa yang dibutuhkan untuk menemukannya dengan presisi, dan mengapa pekerjaan ini harus di tangan teknisi profesional seperti tim service android Forto.id.

Korsleting di Mesin HP: Definisi yang Sebenarnya

Mari kita mulai dari fondasi yang benar, karena banyak diskusi tentang korsleting HP yang dimulai dari pemahaman yang keliru.

Dalam konteks elektronik, korsleting (short circuit) terjadi ketika arus listrik menemukan jalur dengan hambatan sangat rendah — jalur yang tidak seharusnya ada dalam desain sirkuit. Ketika ini terjadi, arus yang mengalir melalui jalur "pintas" ini jauh melebihi nilai yang seharusnya, menghasilkan panas berlebih dan — jika tidak ada proteksi yang memadai — berujung pada kerusakan komponen.

Di dalam motherboard HP Android yang ukurannya hanya beberapa sentimeter persegi, terdapat ribuan komponenyang terhubung satu sama lain melalui jalur-jalur konduksi yang lebih tipis dari rambut manusia. Ada ratusan power rail — jalur distribusi tegangan — yang masing-masing membawa tegangan berbeda ke kelompok komponen yang berbeda pula.

Korsleting bisa terjadi di mana saja di dalam ekosistem yang sangat kompleks ini: pada satu komponen pasif kecil berukuran 0402 (0.4mm x 0.2mm) yang mengalami breakdown internal, pada lapisan dalam PCB yang mengalami keretakan mikro, pada kaki-kaki chip besar yang tersolder tidak sempurna, atau pada jalur konduksi yang terkontaminasi cairan konduktif.

Dan inilah inti dari tantangannya: motherboard HP Android yang mengalami korsleting tidak datang dengan label "di sini titik masalahnya". Teknisi harus menemukan sendiri titik itu — di antara ratusan komponen, di atas papan sirkuit berlapis yang jalurnya bahkan tidak semuanya terlihat dari permukaan.

Mengapa Korsleting di Mesin HP Susah Ditemukan?

Pertanyaan yang paling sering muncul adalah: "Kalau ada korsleting, bukankah komponen yang konslet itu akan terasa panas? Tinggal dicari yang paling panas, beres."

Logikanya benar. Realitasnya jauh lebih kompleks.

Motherboard Modern adalah Sistem Berlapis

PCB (Printed Circuit Board) pada smartphone modern bukan sekadar papan dua sisi. Motherboard HP Android kelas menengah ke atas bisa memiliki 4 sampai 12 lapisan internal — setiap lapisan mengandung jalur-jalur konduksi yang saling terhubung melalui via (lubang vertikal berlapiskan logam). Korsleting yang terjadi di salah satu lapisan internal ini tidak terlihat dari permukaan dan tidak bisa dideteksi secara visual sekalipun menggunakan mikroskop.

Puluhan Power Rail yang Berbeda

Seperti yang sudah disebutkan, di dalam motherboard HP Android ada puluhan jalur distribusi tegangan yang berbeda. Masing-masing jalur ini adalah kandidat potensial untuk korsleting. Tanpa alat yang tepat untuk mengukur setiap rail secara individual, teknisi tidak bisa mengetahui power rail mana yang mengalami short — dan tanpa tahu power rail mana yang short, tidak ada cara untuk mempersempit area pencarian ke kelompok komponen yang relevan.

Komponen yang "Bersembunyi" di Balik Chip Besar

Beberapa komponen yang paling sering menjadi sumber korsleting — kapasitor decoupling, resistor filtering — berukuran sangat kecil dan seringkali tertutup atau tersembunyi di bawah chip-chip besar seperti CPU, RAM, atau IC Power. Komponen-komponen ini tidak bisa langsung diakses tanpa alat khusus, dan mencarinya secara visual di bawah komponen besar adalah pekerjaan yang membutuhkan alat pembesar dengan spesifikasi tertentu.

Korsleting yang Hanya Muncul dalam Kondisi Tertentu

Ada kasus korsleting yang tidak konsisten — hanya muncul ketika tegangan tertentu diaplikasikan, atau hanya ketika komponen sudah mencapai suhu operasional tertentu. Korsleting jenis ini bisa lolos dari pengujian dasar karena dalam kondisi tanpa daya atau suhu rendah, hambatannya masih dalam batas normal.

Kerusakan di Level Mikro yang Tidak Terlihat Mata

Dengan kemajuan teknologi fabrikasi, komponen-komponen di dalam motherboard HP modern semakin kecil. Retakan internal pada sebuah kapasitor berukuran 0201 (0.2mm x 0.1mm) — yang menyebabkan korsleting — tidak terlihat bahkan dengan pembesaran 40x menggunakan mikroskop stereo biasa. Membutuhkan teknik inspeksi yang berbeda untuk menemukannya.

Alat yang Dibutuhkan untuk Menemukan Korsleting dengan Presisi

Inilah yang membedakan service HP yang benar-benar mampu menangani kasus korsleting dari yang hanya bisa menebak-nebak. Setiap alat di bawah ini bukan sekadar aksesori tambahan — masing-masing punya peran spesifik yang tidak bisa digantikan oleh alat lain:

DC Power Supply dengan Current Limiting

Ini adalah alat pertama dan paling fundamental dalam diagnosa korsleting. DC Power Supply yang dapat diatur voltase dan arusnya dengan presisi digunakan untuk mengaplikasikan tegangan terkontrol ke motherboard — menggantikan fungsi baterai — sehingga teknisi bisa mengamati berapa arus yang ditarik motherboard tanpa risiko membakar komponen yang sudah lemah.

Logikanya sederhana tapi sangat informatif: motherboard yang sehat akan menarik arus yang sangat kecil saat kondisi standby — biasanya hanya beberapa milliampere. Motherboard yang mengalami korsleting akan langsung menarik arus berlebih begitu tegangan diaplikasikan — ini yang disebut current spike. Besarnya arus yang ditarik, kecepatan spike terjadi, dan di tegangan berapa spike mulai muncul — semuanya memberikan informasi diagnostik yang berharga sebelum teknisi bahkan menyentuh komponen apapun di motherboard.

DC Power Supply juga memungkinkan teknik yang disebut current limiting — membatasi arus maksimum yang bisa mengalir sehingga komponen yang sudah lemah tidak semakin rusak selama proses diagnosa berlangsung.

Thermal Camera (Kamera Termal)

Setelah DC Power Supply mengkonfirmasi adanya korsleting, langkah berikutnya adalah mempersempit lokasisumber masalah. Di sinilah thermal camera menjadi alat yang sangat powerful.

Thermal camera menangkap peta distribusi panas di seluruh permukaan motherboard dalam bentuk gambar warna palsu (false color) — area yang lebih panas ditampilkan dalam warna lebih terang (kuning, oranye, merah) sementara area yang lebih dingin ditampilkan dalam warna gelap (biru, ungu). Ketika arus berlebih mengalir melalui titik korsleting, panas yang dihasilkan di titik tersebut akan terlihat jelas sebagai hot spot pada tampilan thermal camera.

Dengan resolusi thermal camera yang memadai, teknisi bisa mempersempit area korsleting dari seluruh motherboard menjadi area beberapa milimeter persegi — cukup untuk mengidentifikasi kelompok komponen yang perlu diperiksa lebih lanjut.

Yang perlu dipahami: thermal camera bekerja efektif untuk korsleting yang menghasilkan panas terukur di permukaan. Untuk korsleting di lapisan internal PCB yang panasnya tersebar sebelum mencapai permukaan, dibutuhkan pendekatan tambahan.

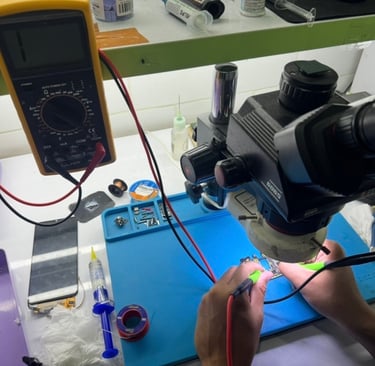

Mikroskop Stereo dengan Pembesaran Tinggi

Setelah area masalah dipersempit, inspeksi visual detail diperlukan. Mikroskop stereo dengan pembesaran 20x–45x— atau bahkan lebih tinggi untuk kasus tertentu — memungkinkan teknisi untuk memeriksa kondisi setiap komponen di area yang dicurigai secara individual.

Tanda-tanda korsleting yang bisa terdeteksi secara visual dengan pembesaran yang cukup antara lain: perubahan warna pada komponen akibat panas berlebih (burn marks), retak pada body komponen, solder yang mengalir dan menyebabkan solder bridge antara dua jalur yang berbeda, atau korosi pada kaki-kaki komponen yang menyebabkan koneksi tidak sempurna.

Tanpa pembesaran yang memadai, memeriksa komponen berukuran 0402 atau 0201 secara visual adalah mustahil— ukurannya bahkan lebih kecil dari sebutir pasir.

Multimeter Presisi untuk Pengukuran Hambatan

Alat klasik yang tetap menjadi tulang punggung diagnosa elektronik. Dalam konteks pengecekan korsleting, multimeter presisi digunakan untuk mengukur hambatan (resistance) setiap power rail di motherboard.

Setiap power rail pada motherboard HP Android yang sehat memiliki nilai hambatan yang sudah diketahui dari skematik atau dari database referensi yang dimiliki teknisi berpengalaman. Power rail yang mengalami korsleting akan menunjukkan hambatan mendekati nol ohm — nilai yang abnormal dan langsung mengindikasikan short di jalur tersebut.

Teknik pengukuran dengan multimeter ini memungkinkan teknisi untuk secara sistematis mengeleminasi power rail yang sehat dan fokus pada rail yang bermasalah — sebuah pendekatan metodis yang jauh lebih efisien dibanding mencari secara acak.

Freeze Spray (Cairan Pendingin Cepat)

Ini adalah alat yang mungkin tidak pernah terpikirkan oleh orang awam sebagai bagian dari arsenal diagnosa korsleting — tapi sangat berguna dalam kasus tertentu.

Freeze spray adalah cairan yang saat disemprotkan ke komponen elektronik akan menurunkan suhunya secara drastis dan instan. Tekniknya disebut freeze testing — menyemprotkan freeze spray ke area yang dicurigai mengandung komponen bermasalah, lalu segera mengamati apakah ada perubahan perilaku HP (apakah tiba-tiba bisa menyala sesaat, apakah arus yang ditarik berubah, dll).

Teknik ini sangat berguna untuk mengidentifikasi komponen yang mengalami korsleting yang bersifat thermal-dependent — komponen yang hanya konslet dalam kondisi panas tapi berperilaku normal saat dingin. Perubahan perilaku yang terjadi saat freeze spray diaplikasikan di titik tertentu langsung mengindikasikan bahwa komponen di titik tersebut adalah kandidat kuat sumber masalah.

Skematik dan Board View Software

Ini bukan alat fisik — tapi bisa dibilang paling menentukan dari semua yang sudah disebutkan.

Skematik motherboard HP Android adalah diagram lengkap dari seluruh sirkuit di motherboard — menunjukkan setiap komponen, nilainya, koneksinya satu sama lain, dan tegangan yang seharusnya ada di setiap titik pengukuran. Board view software adalah representasi visual dari tata letak fisik komponen di motherboard yang terhubung langsung dengan skematiknya — sehingga teknisi bisa melihat komponen X ada di koordinat fisik mana di motherboard sebenarnya.

Tanpa akses ke skematik dan board view, teknisi yang bahkan sudah menemukan power rail yang bermasalah pun tidak bisa menentukan dengan presisi komponen mana yang terhubung ke rail tersebut dan di mana posisi fisiknya di motherboard. Pekerjaan yang seharusnya bisa diselesaikan dalam 30 menit bisa berubah menjadi pekerjaan meraba-raba yang memakan waktu berjam-jam — dengan risiko merusak komponen yang sebenarnya masih baik.

Metodologi Pengecekan Korsleting yang Benar: Alur yang Tidak Bisa Disingkat

Ini adalah alur kerja yang dilakukan oleh teknisi service HP Surabaya yang benar-benar kompeten dalam menangani kasus korsleting — bukan urutan yang bisa diacak atau dilewati sembarangan:

Langkah 1 — Anamnesis Kerusakan: Sebelum alat apapun digunakan, teknisi mengumpulkan informasi sebanyak mungkin tentang riwayat kerusakan. Apakah HP tiba-tiba mati atau bertahap? Apakah ada insiden fisik atau air sebelumnya? Apa gejala terakhir yang muncul sebelum HP mati? Informasi ini adalah peta awal yang membantu teknisi mengarahkan pencarian ke area yang paling mungkin bermasalah.

Langkah 2 — Pengukuran Hambatan di Semua Power Rail: Menggunakan multimeter presisi, teknisi mengukur hambatan di setiap power rail utama motherboard dalam kondisi tanpa daya. Hasil pengukuran dibandingkan dengan nilai referensi — rail dengan hambatan abnormal dicatat sebagai kandidat.

Langkah 3 — Uji Arus dengan DC Power Supply: Tegangan terkontrol diaplikasikan, dan respons arus diamati. Besar arus, kecepatan spike, dan stabilitas arus memberikan gambaran tentang seberapa parah korsleting yang terjadi dan apakah ada lebih dari satu titik korsleting.

Langkah 4 — Thermal Mapping: Thermal camera digunakan untuk membuat peta panas motherboard di bawah tegangan terkontrol — mengidentifikasi hot spot yang mengindikasikan lokasi fisik korsleting.

Langkah 5 — Inspeksi Visual Detail: Area yang teridentifikasi dari thermal mapping diperiksa secara visual menggunakan mikroskop stereo — mencari bukti visual dari kerusakan komponen.

Langkah 6 — Isolasi Komponen: Jika korsleting sudah dipersempit ke area tertentu, teknisi melakukan isolasi komponen satu per satu — melepas komponen yang dicurigai dan mengukur kembali hambatan power rail. Jika hambatan kembali normal setelah satu komponen dilepas, komponen itulah sumber korsleting.

Langkah 7 — Verifikasi dan Perbaikan: Setelah sumber korsleting ditemukan dengan presisi, penanganan dilakukan — penggantian komponen yang bermasalah, resoldering jalur yang terputus, atau pembersihan kontaminan yang menyebabkan short. Kemudian seluruh pengukuran diulang untuk memverifikasi bahwa korsleting sudah benar-benar teratasi.

Risiko Nyata dari Pengecekan Korsleting yang Tidak Profesional

Ini yang jarang disampaikan secara gamblang kepada pengguna yang membawa HP ke tempat service yang tidak memiliki kemampuan diagnosa yang memadai:

Risiko Pertama — Kerusakan Komponen yang Masih Baik: Ketika teknisi tidak menggunakan current limiting dan langsung mengaplikasikan tegangan penuh ke motherboard yang korsleting, komponen yang tadinya masih bisa diselamatkan bisa langsung terbakar. Satu komponen yang masih berfungsi dan ada di jalur yang sama dengan komponen korsleting bisa ikut rusak akibat lonjakan arus yang tidak terkontrol.

Risiko Kedua — Diagnosa yang Menyesatkan: Tanpa alat yang tepat, teknisi yang tidak berpengalaman sering mengambil jalan pintas dengan metode "coba-coba" — mengganti komponen yang terlihat mencurigakan secara visual tanpa konfirmasi bahwa komponen tersebut memang sumber masalahnya. Hasilnya: komponen yang diganti bukan sumber masalahnya, korsleting tetap ada, dan HP tetap tidak bisa menyala — tapi biaya penggantian komponen sudah dikeluarkan.

Risiko Ketiga — Merusak Jalur PCB saat Melepas Komponen: Melepas komponen dari motherboard dengan teknik yang salah — terlalu banyak panas, alat yang terlalu kasar, atau tekanan yang tidak tepat — bisa merusak jalur-jalur PCB yang ada di sekitar komponen tersebut. Jalur PCB yang rusak bisa memutus koneksi ke komponen lainyang tadinya tidak bermasalah, menciptakan kerusakan baru di atas kerusakan yang sudah ada.

Risiko Keempat — Korsleting yang "Hilang" tapi Belum Benar-Benar Teratasi: Ini yang paling berbahaya. Ada kasus di mana penanganan yang tidak tepat membuat korsleting tidak lagi terdeteksi secara langsung — misalnya karena komponen yang menjadi sumber korsleting sudah terbakar habis dan jalurnya terputus. HP mungkin bisa menyala sesaat — tapi dengan jalur yang terputus, konfigurasi sirkuit sudah berubah dari desain aslinya, dan HP tidak akan berfungsi penuh atau akan bermasalah kembali dalam waktu singkat.

Korsleting vs Kerusakan Lain: Pentingnya Diagnosa Diferensial

Satu hal lagi yang perlu ditekankan: tidak semua HP yang mati total mengalami korsleting. Ada banyak kondisi lain yang menghasilkan gejala yang terlihat serupa — IC Power yang rusak, jalur putus di dalam PCB, komponen yang mengalami open circuit (kebalikan dari short circuit), atau bahkan sekadar baterai yang sudah tidak bisa menyimpan muatan sama sekali.

Teknisi yang langsung menyimpulkan "korsleting" tanpa melalui proses diagnosa yang sistematis bukan hanya tidak membantu — mereka aktif membuang-buang waktu dan berpotensi mengarahkan perbaikan ke arah yang salah.

Diagnosa diferensial yang benar — proses sistematis untuk membedakan korsleting dari kondisi lain yang gejalanya mirip — adalah keahlian yang hanya dimiliki oleh teknisi dengan pemahaman mendalam tentang elektronik dan pengalaman menangani berbagai jenis kerusakan motherboard. Di sinilah perbedaan antara teknisi yang sekadar bisa "mengerjakan HP" dengan teknisi yang benar-benar memahami mesin di dalam HP.

Kesimpulan: Presisi Bukan Kemewahan — Presisi adalah Syarat Minimum

Pengecekan korsleting mesin HP Android yang dilakukan secara asal-asalan — tanpa alat yang tepat, tanpa metodologi yang benar, tanpa pengetahuan tentang skematik — tidak hanya tidak membantu, tapi aktif merusak. Setiap HP yang masuk ke meja teknisi yang tidak kompeten dengan kasus korsleting adalah HP yang peluang kesembuhannya berkurang setiap kali langkah yang salah diambil.

Presisi dalam menemukan sumber korsleting bukan kemewahan yang hanya relevan untuk HP flagship. Ini adalah syarat minimum untuk setiap pekerjaan perbaikan yang layak disebut profesional — terlepas dari merek dan harga HP yang ditangani.

Kalau HP Android kamu mati total dan sudah melewati satu atau beberapa tempat service tanpa hasil yang jelas, atau kamu ingin memastikan pengecekan korsleting dilakukan dengan benar sejak awal — kunjungi Forto.id.

Tim teknisi Forto.id melakukan pengecekan korsleting dengan alat lengkap dan metodologi yang sistematis — DC Power Supply dengan current limiting, thermal camera untuk pemetaan panas, mikroskop stereo untuk inspeksi komponen, dan akses ke database skematik untuk diagnosa yang presisi. Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhone untuk seluruh lini produk Apple.

Karena di Forto.id, kami tidak menebak. Kami mendiagnosa.
