HP Android Kamu Tidak Mau Ngecas, Semua Aksesori Sudah Diganti, IC Charger Sudah Diganti, tapi Masalah MASIH SAMA dan Teknisi Sudah Angkat Tangan? INILAH Pengetahuan tentang Jalur VBUS — Jalan Raya Tegangan yang Membawa Daya dari Charger ke Seluruh Sistem HP Kamu — yang Kalau Jalur Ini Putus atau Bermasalah, Tidak Ada Komponen Mahal Apapun yang Bisa Menyelamatkan HP Kamu Sampai Jalur Ini Diperbaiki! (Bedah Teknisi Forto.id)

Di dalam ekosistem perbaikan service HP level board repair, ada satu jalur di motherboard yang perannya begitu fundamental sehingga seluruh kemampuan HP untuk mengisi daya — dan dalam banyak kasus kemampuan HP untuk menyala sama sekali — bergantung penuh padanya.

Jalur itu disebut VBUS.

Nama ini berasal dari spesifikasi USB: V untuk Voltage, BUS untuk bus (jalur yang digunakan bersama oleh beberapa komponen). Dalam konteks sistem pengisian HP Android, VBUS adalah jalur yang membawa tegangan dari adaptor charger, melalui kabel dan port USB, masuk ke dalam motherboard, dan mendistribusikannya ke komponen-komponen yang memerlukan.

Ketika jalur ini sehat, kamu tidak pernah memikirkannya — HP mengisi dengan benar, tidak ada yang perlu diperhatikan. Tapi ketika jalur ini bermasalah — putus, ter-short ke ground, atau mengalami hambatan yang tidak normal — dampaknya bisa sangat luas dan membingungkan, karena gejala yang muncul bisa menyerupai berbagai kerusakan lain yang tidak ada hubungannya dengan jalur ini.

Dan karena VBUS bukan komponen yang bisa "diganti" seperti IC atau baterai — ia adalah jalur di dalam PCB yang diperbaiki dengan teknik yang berbeda — banyak teknisi yang tidak memiliki pengetahuan board repair yang cukup dalam akan melewatkan ini dan mengarahkan diagnosa ke komponen lain yang sebenarnya masih dalam kondisi baik.

Di artikel ini kita akan bangun pengetahuan yang komprehensif tentang jalur VBUS dalam sistem pengisian HP Android — apa fungsinya secara teknis, bagaimana arsitektur jalur ini dari port ke komponen tujuan, mengapa jalur ini bisa bermasalah, bagaimana cara mendiagnosanya dengan akurat, dan apa yang terlibat dalam proses perbaikannya.

VBUS dalam Standar USB: Fondasi yang Menjelaskan Segalanya

Apa yang Dimaksud dengan VBUS dalam Konteks USB

Dalam spesifikasi USB — mulai dari USB 1.0 hingga USB4 yang terbaru — VBUS adalah pin yang membawa tegangan dari host atau adaptor ke perangkat yang terhubung. Spesifikasi USB mendefinisikan VBUS sebagai jalur dengan tegangan nominal 5V yang digunakan untuk memberi daya ke perangkat USB.

Tapi "5V nominal" dalam konteks pengisian HP Android modern adalah konsep yang sudah jauh berkembang dari definisi awal USB:

USB 2.0 dan USB 3.x standar: VBUS pada 5V, maksimum arus 500mA-900mA tergantung kondisi negosiasi.

USB Power Delivery (USB-PD): VBUS bisa dinamis — bisa beroperasi pada 5V, 9V, 15V, atau 20V tergantung profil daya yang dinegosiasikan antara adaptor dan perangkat. Inilah yang memungkinkan fast charging melalui protokol USB-PD.

Protokol fast charging proprietary: VOOC, SuperDart, Warp Charge, dan berbagai protokol proprietary lainnya menggunakan VBUS pada tegangan dan amperase yang berbeda — beberapa menggunakan voltase rendah tapi arus sangat tinggi (seperti VOOC yang menggunakan 5V tapi arus hingga 6-10A), sementara yang lain menggunakan voltase lebih tinggi.

Implikasi untuk memahami jalur VBUS di HP Android: jalur VBUS di HP Android modern harus mampu menangani rentang tegangan yang sangat lebar (5V hingga 20V tergantung protokol yang didukung) dan arus yang cukup besar (hingga 10A untuk protokol fast charging amperase tinggi). Ini memiliki implikasi langsung pada desain jalur VBUS di PCB — jalur ini harus cukup lebar untuk menangani arus tersebut tanpa resistansi yang berlebihan.

Arsitektur Jalur VBUS: Perjalanan Tegangan dari Port ke Komponen Tujuan

Ini adalah bagian yang paling jarang dipetakan secara komprehensif — dan yang paling penting untuk dipahami dalam konteks perbaikan.

Segmen 1: Dari Pin VBUS di Port ke Titik Masuk Pertama di Motherboard

Tegangan dari charger masuk melalui kabel USB-C, mencapai pin VBUS di dalam port USB-C. Dalam spesifikasi USB-C, ada empat pin VBUS (A4, B4, A9, B9) dan empat pin GND (A1, B1, A12, B12) — redundansi yang memberikan kemampuan penanganan arus yang lebih besar dan keandalan koneksi yang lebih tinggi.

Dari pin VBUS di port, jalur di PCB membawa tegangan ini ke titik pertama di motherboard — biasanya berupa via atau pad yang menjadi junction di mana beberapa jalur perlindungan terhubung.

Hambatan yang ada di segmen ini:

ESD Protection TVS (Transient Voltage Suppressor) — komponen yang melindungi sirkuit downstream dari lonjakan tegangan sesaat yang bisa terjadi saat kabel dicolokkan. TVS "mencengkeram" tegangan pada level yang aman, menyerap energi lonjakan.

Common Mode Filter — filter yang menyaring noise elektromagnetik dari jalur VBUS sebelum tegangan masuk ke sistem yang lebih sensitif.

Fuse — seperti yang sudah dibahas di artikel tersendiri, komponen proteksi yang memutus jalur ketika arus berlebih.

Segmen 2: Dari Titik Masuk ke IC Charger (atau IC USB)

Setelah melewati komponen proteksi di Segmen 1, VBUS mencapai IC Charger (atau IC USB yang juga mengelola fungsi pengisian pada beberapa implementasi).

Ini adalah titik di mana VBUS "didaftarkan" — IC Charger membaca tegangan VBUS untuk menentukan apakah ada sumber daya yang terhubung, memulai proses negosiasi protokol pengisian, dan mengontrol aliran daya ke baterai dan sistem.

Komponen kritis di segmen ini:

Resistor divider — jaringan resistor yang "menurunkan" tegangan VBUS secara proporsional ke level yang bisa dibaca oleh ADC (Analog-to-Digital Converter) di IC Charger untuk mengukur tegangan VBUS tanpa menghubungkan langsung tegangan tinggi ke input IC yang sensitif.

Kelompok kapasitor decoupling — kapasitor yang menstabilkan tegangan VBUS dari fluktuasi yang terjadi karena perubahan beban.

Gate transistor kontrol — pada beberapa implementasi, ada transistor yang berfungsi sebagai "gerbang" yang mengontrol kapan VBUS diteruskan ke downstream berdasarkan sinyal dari IC Charger atau sistem.

Segmen 3: Distribusi ke Sistem (OTG Mode dan Power Path)

Ini adalah segmen yang paling sering tidak dipetakan dalam pemahaman umum — VBUS tidak hanya mengalir dari port ke IC Charger untuk pengisian baterai. Ia juga memiliki peran dalam:

USB OTG (On-The-Go): ketika HP berperan sebagai host (misalnya saat USB drive disambungkan ke HP menggunakan adapter OTG), HP harus menyuplai tegangan VBUS ke perangkat yang terhubung — arahnya terbalik dari pengisian. Ini dikelola oleh OTG switch atau power path manager yang mengontrol apakah VBUS mengalir masuk (saat pengisian) atau keluar (saat OTG).

Jalur VBUS ke PMIC: dalam beberapa arsitektur, VBUS atau derivatifnya digunakan oleh PMIC untuk beberapa fungsi manajemen daya — informasi ada tidaknya sumber daya eksternal yang mempengaruhi bagaimana PMIC mengalokasikan daya ke berbagai subsistem.

Jalur VBUS ke IC USB mux/switch: HP yang menggunakan USB-C untuk beberapa fungsi (pengisian, data, video output via DisplayPort alternate mode) memiliki IC switch yang merutekan sinyal yang berbeda ke pin yang berbeda tergantung mode yang aktif. IC switch ini juga terhubung ke jalur VBUS untuk sumber daya operasinya.

Mengapa Jalur VBUS Bisa Bermasalah: Lima Mekanisme Kerusakan

Mekanisme 1: Open Circuit (Jalur Putus)

Open circuit pada jalur VBUS — kondisi di mana jalur yang seharusnya kontinu mengalami diskontinuitas — adalah kondisi yang menghasilkan tegangan VBUS yang tidak bisa mencapai IC Charger meski adaptor sudah terhubung.

Penyebab open circuit pada jalur VBUS:

Micro-crack pada jalur tembaga di PCB — PCB berlapis mengandung jalur tembaga yang sangat tipis (bahkan jalur internal bisa hanya beberapa mikron tebalnya). Benturan yang cukup keras pada HP, atau bahkan akumulasi micro-stress dari penggunaan normal, bisa menciptakan retakan pada jalur yang terlalu kecil untuk terlihat tanpa pembesaran tapi yang cukup untuk memutus kontinuitas elektrikal.

Korosi yang memutus jalur — air yang masuk ke area jalur VBUS dan menggerogoti jalur tembaga hingga putus. Ini adalah proses yang bisa berlangsung selama berbulan-bulan — jalur yang masih berfungsi saat HP pertama kali kena air bisa akhirnya putus seiring korosi berkembang.

Via yang rusak — jalur VBUS sering melewati beberapa lapisan PCB melalui via. Via yang mengalami kegagalan (barrel crack atau corner crack dari thermal cycling) menciptakan open circuit internal yang tidak terlihat dari permukaan PCB.

Pad yang lifted — dari proses servis sebelumnya yang tidak hati-hati, pad solder di jalur VBUS yang terangkat membawa sebagian jalur bersamanya, menciptakan diskontinuitas.

Fuse yang putus — seperti yang sudah dibahas secara terpisah, fuse di jalur VBUS yang putus adalah open circuit yang disengaja oleh desain sebagai proteksi.

Gejala open circuit VBUS: HP tidak terdeteksi oleh charger sama sekali, tidak ada LED indikator pengisian, tidak ada respons apapun saat kabel dicolokkan. DC power supply yang dihubungkan ke konektor baterai mungkin masih bisa menyalakan HP (jika masalahnya hanya di jalur VBUS dan baterai masih memiliki cukup daya), tapi HP tidak bisa diisi daya.

Mekanisme 2: Short Circuit ke Ground

Short circuit jalur VBUS ke ground — kondisi di mana jalur VBUS terhubung ke jalur ground melalui hambatan yang sangat rendah — menghasilkan kondisi yang lebih dramatik dan lebih berbahaya dari open circuit.

Ketika VBUS ter-short ke ground, arus yang sangat besar mengalir dari adaptor melalui jalur VBUS, melalui short circuit, ke ground. Adaptor yang memiliki proteksi overcurrent (yang seharusnya semua adaptor berkualitas miliki) akan memutus output atau membatasi arus — menghasilkan HP yang tidak bisa diisi daya. Adaptor yang tidak memiliki proteksi yang memadai bisa overheat atau bahkan rusak.

Penyebab short circuit VBUS ke ground:

Komponen yang rusak di jalur VBUS — ESD protection TVS yang "shorted" (gagal dalam mode short circuit daripada open circuit, yang terkadang terjadi pada TVS yang menerima lonjakan yang melebihi kapasitasnya). Kapasitor decoupling yang mengalami dielectric breakdown. IC yang terhubung ke VBUS yang mengalami kegagalan internal.

Benda asing konduktif — serpihan logam, sisa solder dari pekerjaan sebelumnya, atau debris lain yang menjembatani jalur VBUS dan jalur ground yang berdekatan.

Korosi yang menciptakan jalur konduktif — deposit mineral dari air yang membentuk jalur konduktif antara VBUS dan ground.

Gejala short circuit VBUS ke ground: DC power supply yang dihubungkan ke konektor baterai menunjukkan arus yang sangat tinggi (sering di atas 2-3A) bahkan sebelum HP dinyalakan. Charger yang dicolokkan tidak terdeteksi atau langsung memutus koneksi. Ada komponen yang terasa panas di area jalur VBUS. Termal kamera menunjukkan hot spot yang terlokalisasi.

Mekanisme 3: Hambatan yang Tidak Normal (High Impedance)

Antara open circuit total dan kondisi normal ada kondisi tengah yang sering lebih sulit didiagnosa: hambatan yang lebih tinggi dari normal pada jalur VBUS.

Jalur VBUS yang sehat seharusnya memiliki hambatan yang sangat rendah — beberapa milli-ohm dari port ke IC Charger. Ketika hambatan ini meningkat menjadi beberapa ohm (akibat korosi parsial, koneksi yang lemah, atau jalur yang sebagian terdegradasi), hasilnya adalah:

Voltage drop yang signifikan — dengan arus pengisian yang besar (misalnya 3A untuk fast charging), bahkan hambatan 1Ω di jalur VBUS menyebabkan voltage drop sebesar 3V. Ini berarti IC Charger "melihat" VBUS yang lebih rendah dari yang seharusnya, yang bisa menyebabkan fast charging tidak aktif atau pengisian yang lebih lambat dari normal.

Panas di area hambatan — area jalur yang hambatannya tinggi menyerap daya sebagai panas (P = I²R). Pengisian normal yang seharusnya tidak menghasilkan panas berlebih menjadi sumber panas yang terlokalisasi.

Pengisian yang tidak konsisten — hambatan yang berubah-ubah karena kondisi fisik (seperti korosi yang berbeda tingkat konduktivitasnya tergantung kelembaban) menghasilkan kecepatan pengisian yang bervariasi antar sesi pengisian.

Mekanisme 4: VBUS yang Tidak Stabil (Voltage Ripple)

Dalam kondisi pengisian normal, tegangan VBUS harus relatif stabil — variasi yang ada seharusnya dalam batas yang kecil dan pada frekuensi yang sudah diperhitungkan dalam desain sistem.

VBUS yang tidak stabil — dengan ripple (fluktuasi tegangan) yang lebih besar dari yang seharusnya — bisa disebabkan oleh:

Kapasitor decoupling yang rusak — kapasitor yang berfungsi sebagai "buffer" yang menyerap fluktuasi tegangan dan menstabilkan VBUS. Kapasitor yang rusak atau yang nilainya sudah berubah tidak bisa menstabilkan VBUS dengan efektif.

Kualitas kabel atau adaptor yang buruk — sumber eksternal yang menghasilkan tegangan tidak stabil akan menghasilkan VBUS yang tidak stabil di dalam HP.

Isu grounding — ground yang tidak sempurna bisa menciptakan referensi tegangan yang berfluktuasi, yang terlihat sebagai fluktuasi pada VBUS relatif terhadap referensi.

Gejala VBUS tidak stabil: pengisian yang intermiten — HP terdeteksi mengisi lalu berhenti lalu mengisi lagi dalam siklus yang cepat. Notifikasi "pengisian lambat" yang muncul meski menggunakan charger fast charging. Dalam kasus ekstrem, HP yang restart sendiri saat sedang diisi.

Mekanisme 5: VBUS yang Tidak Bisa Dibalik untuk OTG

Pada HP yang mendukung USB OTG, ada kemampuan untuk membalik arah aliran daya di jalur VBUS — dari menerima daya menjadi menyuplai daya ke perangkat yang terhubung.

Kegagalan pada komponen yang mengelola pembalikan ini (biasanya OTG switch atau power path manager) menghasilkan HP yang tidak bisa berfungsi sebagai host USB — perangkat yang disambungkan tidak mendapat daya. Tapi ini berbeda dari masalah VBUS yang mempengaruhi pengisian — pengisian mungkin masih berfungsi normal sementara OTG tidak.

Diagnosa Jalur VBUS: Metodologi yang Sistematis

Tahap 1: Karakterisasi Masalah dengan DC Power Supply

DC power supply adalah alat pertama yang digunakan untuk memahami karakteristik masalah VBUS.

Dengan DC power supply yang dihubungkan ke konektor baterai (bukan ke port USB), amati:

Apakah HP bisa dinyalakan? — jika HP menyala normal dari DC power supply melalui konektor baterai tapi tidak merespons saat charger dicolokkan ke port, masalahnya ada di jalur pengisian (termasuk kemungkinan besar di jalur VBUS atau IC Charger).

Bagaimana pola arus saat pengisian dicoba? — perlu menggunakan USB power meter di jalur charger untuk mengukur arus yang masuk dari charger. Arus nol berarti charger tidak terdeteksi (mungkin VBUS tidak mencapai IC Charger). Arus yang rendah dari yang seharusnya bisa mengindikasikan hambatan tinggi di jalur VBUS.

Tahap 2: Pengukuran Tegangan VBUS di Beberapa Titik

Menggunakan skematik dan board view, identifikasi beberapa titik pengukuran di jalur VBUS — di port, setelah ESD protection, setelah fuse, dan di pin VBUS IC Charger.

Dengan charger yang terhubung, ukur tegangan di setiap titik secara berurutan dari port ke IC Charger:

Tegangan normal di semua titik: jalur VBUS sehat, masalah mungkin di IC Charger atau di downstream.

Tegangan normal di port tapi turun atau nol setelah komponen tertentu: komponen tersebut (fuse, TVS, atau jalur itu sendiri) adalah sumber masalah.

Tegangan abnormal di semua titik termasuk di port: masalah mungkin di charger atau kabel, atau ada short circuit yang menarik tegangan turun.

Tahap 3: Pengujian Kontinuitas dan Resistansi

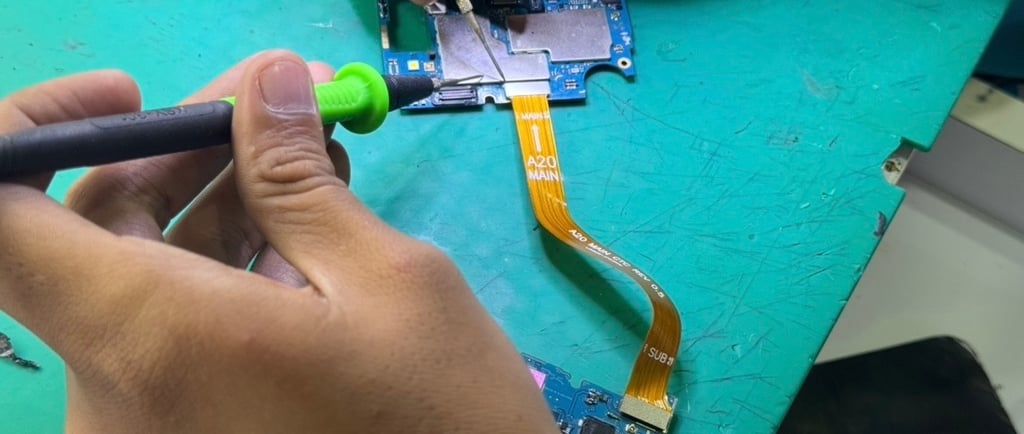

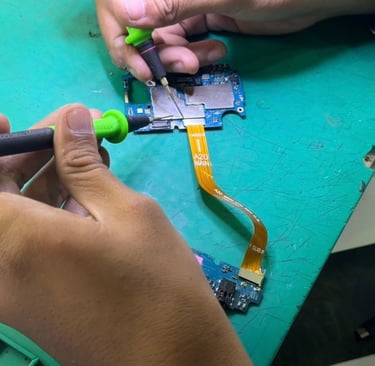

Dengan multimeter dalam mode resistansi, ukur:

Resistansi antara pin VBUS di port dan pin VBUS di IC Charger — seharusnya mendekati 0Ω. Nilai yang lebih tinggi mengindikasikan hambatan di jalur.

Resistansi antara pin VBUS di port dan ground — seharusnya sangat tinggi (open circuit atau nilai yang ditentukan oleh resistor divider yang ada). Nilai yang sangat rendah mengindikasikan short circuit.

Kontinuitas di sepanjang jalur — dengan mengukur di berbagai titik, teknisi bisa "memindai" jalur dari port ke IC Charger dan menemukan tepat di mana kontinuitas terputus (untuk open circuit) atau di mana short circuit terlokalisasi.

Tahap 4: Thermal Imaging untuk Melokalisasi Short Circuit

Untuk short circuit VBUS ke ground, thermal camera adalah alat yang sangat efektif untuk menemukan lokasi short dengan cepat.

Hubungkan DC power supply ke pin VBUS di port (dengan arus yang dibatasi) dan amati motherboard melalui thermal camera. Area di mana short circuit terjadi akan tampak sebagai hot spot — komponen atau jalur yang menjadi titik short akan lebih panas dari sekitarnya.

Tanpa thermal camera, teknik alternatif adalah menggunakan freeze spray — menyemprotkan ke area yang berbeda satu per satu dan mengamati apakah ada perubahan pada pembacaan arus di power supply. Ketika spray menyentuh komponen yang menjadi titik short, penurunan suhu sementara mengubah resistansi material, yang terlihat sebagai perubahan pada pembacaan arus.

Tahap 5: Verifikasi dengan Skematik

Setelah lokasi masalah ditemukan secara indikatif melalui pengukuran, skematik digunakan untuk memverifikasibahwa apa yang ditemukan memang sesuai dengan desain sirkuit — memastikan bahwa "anomali" yang terdeteksi memang anomali dan bukan fitur desain yang tidak dipahami.

Skematik juga membantu mengidentifikasi semua komponen yang terhubung ke jalur VBUS di area yang bermasalah — penting untuk memastikan tidak ada komponen lain yang kondisinya perlu diperiksa setelah perbaikan dilakukan.

Proses Perbaikan: Berbeda untuk Setiap Jenis Masalah VBUS

Perbaikan Open Circuit: Jumper Wire

Untuk jalur VBUS yang putus (open circuit), solusi standar adalah jumper wire — kawat yang sangat tipis yang disolder untuk menghubungkan kembali dua titik di jalur VBUS yang terputus, membypass bagian jalur yang rusak.

Material jumper: kawat magnet (enameled wire) dengan diameter yang sesuai — biasanya 0.1mm-0.2mm untuk pekerjaan ini. Kawat yang lebih tipis lebih mudah dirutekan tapi lebih sulit ditangani dan memiliki kapasitas arus yang lebih rendah. Untuk jalur VBUS yang membawa arus pengisian yang besar, kawat yang cukup tebal untuk menangani arus tersebut tanpa resistansi yang berlebihan adalah pertimbangan penting.

Proses: di bawah mikroskop stereo, ujung kawat dikupas dari lapisan enamel di kedua ujung yang akan disambungkan (biasanya dengan sedikit panas dari soldering iron atau dengan cairan pengupas enamel). Kemudian kawat disolder ke pad atau via yang menjadi titik koneksi di kedua sisi bagian yang putus.

Routing kawat: kawat harus dirutekan dengan cara yang tidak mengganggu komponen di sekitarnya dan yang tidak akan terjepit atau terputus saat HP dirakit kembali. Kawat yang sudah dirutekan dengan benar sering diamankan dengan setetes lem epoxy kecil atau cat pelindung sirkuit untuk mencegah pergerakan.

Verifikasi setelah jumper: pengujian kontinuitas mengkonfirmasi bahwa jalur sudah tersambung kembali. Pengujian fungsional memverifikasi bahwa HP bisa mengisi daya secara normal.

Perbaikan Short Circuit ke Ground: Identifikasi dan Penggantian Komponen yang Shorted

Untuk short circuit VBUS ke ground, prosesnya lebih kompleks karena melibatkan dua langkah: menemukan komponen yang shorted (yang sudah dilakukan di tahap diagnosa) dan kemudian mengganti komponen tersebut.

Komponen yang paling umum menjadi sumber short di jalur VBUS:

ESD protection TVS diode — komponen ini, yang justru fungsinya melindungi sistem, bisa gagal dalam mode short circuit. Ketika TVS gagal seperti ini, ia menjadi jalur permanen antara VBUS dan ground. Penggantian dengan TVS baru yang spesifikasi-nya identik (tegangan clamping, kapasitansi, dan package) adalah solusi.

Kapasitor decoupling — kapasitor yang mengalami dielectric breakdown menjadi short circuit. Identifikasi kapasitor yang shorted (dengan mengukur satu per satu atau dengan teknik injeksi arus terkonsentrasi), angkat komponen yang rusak, ganti dengan yang baru.

IC yang terhubung ke VBUS — kegagalan internal IC yang menyebabkan pin VBUS-nya tersambung ke ground internalnya. Ini adalah kondisi yang lebih serius karena memerlukan penggantian IC yang mungkin ukurannya lebih besar dan prosesnya lebih kompleks.

Proses eliminasi untuk menemukan komponen yang shorted: jika thermal camera tidak tersedia, teknisi bisa menggunakan pendekatan sistematis — mengangkat satu komponen di jalur VBUS satu per satu dan mengukur apakah short circuit hilang setelah komponen tersebut diangkat. Ketika short hilang setelah komponen tertentu diangkat, komponen itu adalah sumber short.

Perbaikan Hambatan Tinggi: Membersihkan atau Melompati Area yang Terdegradasi

Untuk jalur VBUS dengan hambatan yang lebih tinggi dari normal, solusi bergantung pada penyebabnya:

Korosi pada jalur — pembersihan korosi dengan teknik yang tepat (isopropyl alcohol, pembersihan mekanis halus di bawah mikroskop) bisa mengurangi hambatan. Untuk korosi yang sudah parah di mana jalur sudah terlalu terdegradasi, jumper wire untuk membypass area yang terdegradasi adalah solusi.

Koneksi yang longgar di konektor — port USB-C yang pin-nya tidak lagi berkontak dengan sempurna ke pad di PCB menghasilkan hambatan tinggi di titik koneksi. Perbaikan port atau penggantian port adalah solusinya.

Komponen filter dengan nilai yang berubah — komponen filter (ferrite bead, inductor) di jalur VBUS yang nilainya berubah akibat usia atau kerusakan. Penggantian dengan komponen yang nilainya sesuai spesifikasi original.

Komplikasi yang Membuat Perbaikan Jalur VBUS Lebih Kompleks

VBUS di Dalam Lapisan PCB yang Tidak Bisa Diakses Langsung

PCB motherboard HP Android adalah struktur berlapis dengan 8-12 lapisan. Jalur VBUS tidak selalu berjalan di permukaan yang bisa diakses — sebagian jalur VBUS mungkin ada di lapisan internal yang tidak bisa dilihat atau diakses dari permukaan.

Ketika bagian jalur VBUS yang putus ada di lapisan internal, jumper wire harus ditemukan dari via ke via yang masih bisa diakses dari permukaan — titik di mana jalur internal naik ke permukaan melalui via. Dengan skematik yang lengkap dan board view yang akurat, teknisi bisa mengidentifikasi via yang relevan dan menggunakan titik-titik tersebut sebagai anchor untuk jumper.

Jalur VBUS yang Berbagi Routing dengan Jalur Sinyal Lain

Di beberapa bagian jalurnya, VBUS mungkin dirutekan berdekatan dengan jalur sinyal frekuensi tinggi (seperti jalur SuperSpeed USB atau jalur DisplayPort). Jumper wire yang tidak dirutekan dengan benar di area ini bisa menciptakan interferensi elektromagnetik yang mempengaruhi kualitas sinyal data.

Teknisi yang berpengalaman mempertimbangkan aspek ini saat merencanakan routing jumper — menghindari paralel dengan jalur sinyal sensitif dan menggunakan routing yang meminimalkan loop area (yang merupakan sumber emisi elektromagnetik).

VBUS pada HP dengan Beberapa Port USB

Beberapa tablet Android dan beberapa HP flagship memiliki lebih dari satu port USB-C. Dalam konfigurasi seperti ini, arsitektur VBUS bisa lebih kompleks — ada mux yang mengontrol port mana yang aktif sebagai host dan port mana yang aktif sebagai device, dan jalur VBUS mungkin perlu ditelusuri melalui mux ini.

Pengetahuan yang Membedakan Diagnosa VBUS dari Diagnosa Komponen Lain

VBUS vs IC Charger: Bagaimana Membedakannya

Ini adalah kebingungan yang paling sering terjadi — apakah masalah ada di jalur VBUS atau di IC Charger yang ada di ujung jalur tersebut?

Tanda masalah di jalur VBUS (sebelum IC Charger):

• Tegangan VBUS tidak terdeteksi di pin VBUS IC Charger meski ada di port

• Hambatan atau diskontinuitas terdeteksi di antara port dan IC Charger

• Short circuit terdeteksi di jalur antara port dan IC Charger (sebelum mencapai IC Charger)

• Masalah yang sama terjadi meski IC Charger sudah diganti

Tanda masalah di IC Charger:

• Tegangan VBUS normal di pin VBUS IC Charger tapi pengisian tidak terjadi

• IC Charger tidak menginisialisasi proses pengisian meski VBUS terdeteksi

• Short circuit terdeteksi di dalam IC Charger (antara pin VBUS dan GND di IC)

• Pengisian terjadi pada beberapa kondisi tapi tidak pada kondisi lain yang seharusnya juga bisa mengisi

VBUS vs Fuse: Kapan Masalahnya Fuse dan Kapan Jalurnya

Fuse adalah komponen di dalam jalur VBUS — ketika fuse putus, ia menciptakan open circuit di jalur VBUS. Jadi secara teknis, "fuse putus" adalah subset dari "open circuit di jalur VBUS."

Perbedaan dalam konteks perbaikan:

• Fuse putus: solusinya mengganti fuse (komponen spesifik yang diidentifikasi)

• Jalur VBUS putus di lokasi selain fuse: solusinya jumper wire untuk membypass bagian yang putus

Diagnosa yang akurat menentukan lokasi open circuit — apakah di fuse atau di bagian jalur yang lain.

Implikasi Fast Charging pada Jalur VBUS: Mengapa Protokol Berbeda Menuntut Standar Berbeda

Jalur VBUS yang berfungsi untuk pengisian standar 5V/1A mungkin tidak cukup handal untuk pengisian 65W atau lebih tinggi. Ini adalah aspek yang sangat relevan mengingat semakin tingginya watt fast charging yang digunakan HP Android modern.

Resistansi Jalur yang Lebih Kritis untuk Arus Tinggi

Untuk HP yang mendukung 65W fast charging dengan protokol 20V/3.25A:

Jalur VBUS yang membawa 3.25A dengan hambatan 0.1Ω mengalami voltage drop: V = I×R = 3.25 × 0.1 = 0.325V

Voltage drop 0.325V di jalur VBUS mungkin tidak mencegah pengisian terjadi, tapi bisa:

• Membuat IC Charger memutuskan untuk tidak mengaktifkan mode 65W

• Menyebabkan pengisian pada daya yang lebih rendah dari yang seharusnya

• Menghasilkan panas di area jalur yang hambatannya tinggi

Untuk pengisian protokol arus tinggi seperti VOOC 10A:

Jalur VBUS dengan hambatan yang sama: V = 10 × 0.1 = 1.0V

Voltage drop 1V sudah sangat signifikan dan hampir pasti menyebabkan fast charging tidak berfungsi meski HP mendeteksi adaptor yang sesuai.

Implikasi perbaikan: jumper wire yang digunakan untuk memperbaiki jalur VBUS pada HP dengan fast charging tinggi harus memiliki diameter yang cukup untuk membawa arus tersebut dengan hambatan yang rendah. Kawat yang terlalu tipis mungkin berhasil untuk pengisian standar tapi gagal (atau bahkan meleleh) saat pengisian arus tinggi diaktifkan.

Kesimpulan: Jalur yang Tidak Terlihat tapi yang Menentukan Segalanya

Jalur VBUS di motherboard HP Android adalah infrastruktur dasar yang seluruh kemampuan pengisian daya bergantung padanya. Seperti jalan raya utama di sebuah kota — selama jalan itu sehat, semua lalu lintas mengalir lancar dan tidak ada yang memikirkannya. Tapi ketika ada bagian jalan yang putus, tersumbat, atau bermasalah, dampaknya dirasakan oleh semua yang bergantung pada jalan itu.

Pengetahuan tentang jalur VBUS — arsitekturnya, mekanisme kerusakannya, cara diagnosanya, dan cara perbaikannya — adalah pengetahuan yang memungkinkan pendekatan yang benar-benar sistematis terhadap masalah pengisian yang tidak terselesaikan dengan penggantian komponen biasa.

Tanpa pengetahuan ini, masalah yang sumbernya ada di jalur VBUS akan terus menyebabkan siklus diagnosa yang tidak efektif — mengganti komponen demi komponen yang sebenarnya masih baik, sementara jalur yang rusak tetap tidak tersentuh.

Kalau HP Android kamu mengalami masalah pengisian yang persisten — yang tidak terselesaikan meski sudah ganti kabel, adaptor, port, atau bahkan IC Charger — dan kamu ada di Surabaya, kunjungi Forto.id. Kami memiliki kemampuan diagnosa jalur VBUS secara sistematis — mengikuti tegangan dari port ke IC Charger, mengukur di setiap titik yang bermakna, dan mengidentifikasi dengan presisi di mana jalur bermasalah — serta kemampuan board repair untuk memperbaikinya.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, ketika masalah pengisian HP kamu tidak selesai dengan cara biasa, kami menelusuri jalurnya — sampai ke akar yang paling dalam. Karena VBUS tidak bisa disembunyikan dari diagnosa yang benar.

Forto.id — Solusi Terbaik Kerusakan Smartphone Kamu.

Kami spesialis di bidang perbaikan kerusakan Smartphone : Oppo, Vivo, Realme, Xiaomi, Google Pixel, Apple, iPhone, iPad , MacBook, iWacth, Airpod, Infinix, Samsung, HTC, One-Plus, TCL, Huawei, Honor, Lenovo, Motorola, Sony.

Keuntungan Service di Forto Premium Gadget Repair Service Surabaya :

• Mendengarkan dan memahami terlebih dahulu keluhan calon customer dengan detail.

• Konsultasi dan Check-Up kerusakan secara gratis.

• Pengerjaan yang transparan dan dapat dilihat langsung dalam proses pengerjaan

• Pengerjaan yang relatif cepat dan bisa ditunggu dalam 15 menit – 2 jam pengerjaan.

• Melakukan proses pengerjaan berdasarkan Analisa dan Observasi sesuai dengan SOP yang berlaku di Forto.id.

• Harga kompetitif dengan hasil yang maksimal dan bergaransi Panjang (1 – 6 Bulan Garansi)

Untuk menjamin kepuasan pelanggan akan layanan service perbaikan Smartphone : Oppo, Vivo, Realme, Xiaomi, Google Pixel, Apple,iphone,iPad,MacBook,iWacth,Airpod, Infinix, Samsung, HTC, One-Plus, TCL, Huawei, Honor, Lenovo, Motorola, Sony Anda miliki langsung ditangani sendiri oleh teknisi berpengalaman dan profesional. Segala komponen dan peralatan yang memadai didukung ketersediaan sparepart yang original dan kami hanya membutuhkan waktu 1 jam termasuk menguji perangkat Apple Anda dengan Komponen baru setelah proses perbaikan Anda tidak perlu menunggu lama anda juga bisa melihat langsung proses pengerjaannya.

Kunjungi Outlet Spare Part dan Service produk Apple kami di Jl. Raya Manyar No.57

Ingin berkonsultasi masalah Gadget anda? Silahkan hubungi kami di kontak berikut:

• Whatsapp : 0853-8555-7757

• Instagram : @forto_id

• TikTok : @forto_id

• Youtube : @forto_id

• Google Bisnis : Forto Premium Gadget Repair Service

• HomePage : Forto.id
