HP Android Kamu Tidak Mau Ngecas, Sudah Ganti Kabel, Sudah Ganti Adaptor, Sudah Ganti Connector Charger, tapi TETAP TIDAK MAU NGECAS? Berhenti Salahkan Aksesori — Ada Satu Chip Kecil di Motherboard yang Mungkin Sudah Mati dan Namanya Hampir Tidak Pernah Disebut di Konten Servis Manapun: IC Charger! (Bedah Teknisi Forto.id)

Ini adalah cerita yang sangat familiar bagi siapapun yang pernah mengalami masalah pengisian daya HP Android yang membandel.

Kamu mulai dari yang paling logis: ganti kabel. Tidak berhasil. Ganti adaptor. Tetap tidak berhasil. Bawa ke tempat service HP, connector charger diganti. HP berfungsi normal beberapa hari — lalu masalah yang sama kembali lagi. Kamu membaca forum, seseorang menyarankan coba charger dengan watt berbeda. Tidak ada perubahan. Seseorang lain menyarankan bersihkan port. Sudah dicoba. HP tetap tidak mau mengisi daya, atau mengisi sangat lambat, atau persentase baterai naik turun tidak karuan saat diisi.

Di titik itulah kebanyakan orang menyerah dan mulai mempertimbangkan apakah sudah saatnya ganti HP.

Tapi ada satu komponen yang hampir tidak pernah masuk dalam daftar tersangka di benak pengguna — bahkan di benak beberapa teknisi yang pengetahuannya tidak cukup dalam: IC Charger, atau yang dalam istilah teknis lebih lengkap disebut sebagai Charging IC atau Battery Charge Management IC.

Chip ini berukuran milimeter, tersembunyi di antara ratusan komponen lain di motherboard HP, tidak memiliki nama yang mudah diingat, dan hampir tidak pernah disebut dalam konten edukasi seputar servis HP. Tapi ia adalah komponen yang, ketika rusak, menghasilkan gejala pengisian daya yang paling membingungkan dan paling resisten terhadap solusi-solusi yang biasanya berhasil.

Di artikel ini kita akan bongkar tuntas: apa sebenarnya IC Charger itu, apa saja yang ia kendalikan di dalam sistem pengisian HP kamu, bagaimana ia bisa rusak, gejala spesifik apa yang mengindikasikan IC Charger sebagai sumber masalah (dan bukan komponen lain), bagaimana proses perbaikannya, dan mengapa perbaikan IC Charger adalah pekerjaan yang tidak bisa dilakukan sembarangan.

IC Charger: Chip yang Mengorkestrasi Seluruh Proses Pengisian Daya

Sebelum bisa memahami bagaimana IC Charger bisa rusak dan apa dampaknya, kita perlu membangun pemahaman yang benar tentang apa yang dilakukan chip ini di dalam HP.

Bukan Sekadar "Chip Pengisian"

Nama "IC Charger" agak menyesatkan karena terdengar seperti komponen yang hanya mengurus proses memasukkan daya dari charger ke baterai. Kenyataannya jauh lebih kompleks dari itu.

IC Charger adalah sistem manajemen pengisian yang mengorkestrasi interaksi antara empat pihak sekaligus:adaptor/charger yang menjadi sumber daya, kabel dan konektor sebagai jalur transmisi, baterai sebagai tempat penyimpanan, dan sistem operasi HP yang mengkomunikasikan status dan kebutuhan daya.

Chip ini menjalankan beberapa fungsi kritis yang berlangsung secara simultan setiap kali kabel charger dicolokkan:

Negosiasi daya dengan adaptor. Pada HP Android modern yang mendukung fast charging — baik itu Qualcomm Quick Charge, USB Power Delivery, VOOC, SuperDart, atau teknologi fast charging proprietary lainnya — IC Charger adalah yang bernegosiasi dengan adaptor untuk menentukan berapa voltase dan amperase yang akan digunakan. Negosiasi ini terjadi melalui protokol komunikasi spesifik yang berbeda untuk setiap teknologi fast charging. IC Charger yang bermasalah bisa gagal menyelesaikan negosiasi ini, sehingga HP hanya bisa mengisi dengan daya sangat rendah atau tidak bisa mengisi sama sekali.

Regulasi arus pengisian ke baterai. Baterai lithium tidak bisa diisi dengan arus yang konstan dari awal sampai akhir — ia memerlukan profil pengisian yang sangat spesifik: arus tinggi di awal (fase CC, Constant Current), lalu voltase konstan dengan arus yang menurun saat mendekati penuh (fase CV, Constant Voltage), lalu pengisian trickel di akhir untuk mempertahankan kapasitas tanpa overcharging. IC Charger adalah yang mengatur seluruh profil ini secara real-time, menyesuaikan arus dan voltase setiap detik berdasarkan kondisi baterai yang terbaca melalui fuel gauge.

Proteksi terhadap kondisi abnormal. Overcharge protection, over-current protection, over-temperature protection, short circuit protection pada jalur pengisian — semua ini dikendalikan oleh IC Charger. Ketika sensor mendeteksi kondisi di luar parameter yang aman, IC Charger yang memutus atau membatasi pengisian untuk mencegah kerusakan yang lebih luas.

Komunikasi status ke sistem. Informasi yang HP kamu tampilkan saat diisi — "Mengisi daya", "Pengisian cepat", persentase baterai yang naik — semuanya berasal dari data yang dikumpulkan dan dikomunikasikan oleh IC Charger ke sistem operasi.

Hubungannya dengan IC Power: Berbeda tapi Berdekatan

Ini adalah sumber kebingungan yang sangat umum, termasuk di antara teknisi yang pengalamannya terbatas: IC Charger dan IC Power (PMIC) adalah dua chip yang berbeda dengan fungsi yang berbeda — meski keduanya terlibat dalam manajemen daya HP.

IC Power (PMIC — Power Management IC) mengelola distribusi daya ke seluruh komponen HP saat HP sedang beroperasi — menghasilkan berbagai rail tegangan yang berbeda yang dibutuhkan oleh SoC, RAM, display, kamera, dan komponen lainnya.

IC Charger secara spesifik mengelola proses pengisian baterai dari sumber eksternal — interaksi antara charger, baterai, dan sistem saat kabel dicolokkan.

Pada beberapa HP Android — terutama dari chipset yang lebih tua atau HP dengan desain yang lebih sederhana — fungsi IC Charger kadang diintegrasikan ke dalam PMIC sebagai satu chip. Tapi pada banyak HP Android modern — terutama yang mendukung fast charging dengan protokol kompleks — IC Charger adalah chip yang berdiri sendiri secara terpisah di motherboard.

Gejala kerusakan IC Charger dan IC Power bisa terlihat mirip di permukaan — keduanya bisa menyebabkan HP tidak bisa mengisi daya. Tapi cara kerusakan terjadi, pola gejala spesifiknya, dan cara perbaikannya sangat berbeda. Inilah mengapa diagnosa yang tepat jauh lebih penting dari sekadar "ganti IC yang berhubungan dengan daya."

Enam Gejala yang Spesifik Mengarah ke IC Charger

Ini adalah bagian yang paling bermanfaat secara praktis bagi pengguna — karena gejala kerusakan IC Charger memiliki karakteristik spesifik yang membedakannya dari kerusakan pada kabel, adaptor, connector charger, atau baterai.

Gejala 1: HP Tidak Terdeteksi oleh Komputer saat Dihubungkan via USB

Kamu mencoba menghubungkan HP ke komputer menggunakan kabel USB — bukan untuk mengisi daya, tapi untuk transfer file atau keperluan lain. HP tidak terdeteksi sama sekali oleh komputer.

Ini adalah gejala yang sangat spesifik untuk masalah IC Charger (atau komponen yang sangat berhubungan dengannya seperti IC USB atau IC VBUS). Port USB pada HP Android modern bukan hanya jalur pengisian daya — ia juga jalur data dan jalur komunikasi. IC Charger mengontrol bukan hanya jalur daya tapi juga kemampuan HP untuk "memperkenalkan dirinya" ke perangkat yang terhubung. Ketika IC Charger bermasalah, HP bisa kehilangan kemampuan ini meski konektor fisiknya masih baik.

Gejala 2: Pengisian yang Sangat Lambat dengan Semua Charger, Bukan Hanya Satu

HP mengisi daya dengan sangat lambat — bukan lambat karena menggunakan charger watt rendah, tapi lambat bahkan saat menggunakan charger fast charging original yang biasanya mengisi cepat.

Ini membedakannya dari masalah pada adaptor atau kabel. Jika masalahnya di adaptor, mengganti adaptor dengan yang lain seharusnya menyelesaikan masalah. Jika semua charger menghasilkan pengisian yang sama lambatnya, sumber masalah kemungkinan ada di sisi HP — dan IC Charger yang tidak bisa melakukan negosiasi daya dengan benar adalah kandidat utama.

Gejala 3: Fast Charging Tidak Aktif meski Menggunakan Aksesori Original

HP sebelumnya mendukung fast charging dan selalu mengisi cepat. Sekarang, meski menggunakan charger dan kabel original yang sama, fast charging tidak aktif — HP hanya mengisi dengan daya standar.

Ini adalah gejala klasik dari IC Charger yang mengalami kerusakan parsial — ia masih bisa melakukan pengisian dasar, tapi protokol negosiasi fast charging yang lebih kompleks tidak lagi berjalan dengan benar. HP terdeteksi sedang diisi, tapi tidak bisa "berbicara" dengan adaptor untuk mengaktifkan mode fast charging.

Gejala 4: Persentase Baterai yang Loncat-Loncat Saat Diisi

Kamu mencolokkan charger dan melihat persentase baterai berperilaku aneh: naik beberapa persen lalu tiba-tiba turun, atau stagnan di satu angka lalu loncat jauh, atau HP bergantian menampilkan ikon "sedang diisi" dan "tidak diisi" meski kabel tidak digoyang-goyang.

Pola seperti ini bukan gejala kabel yang longgar — kabel yang longgar menghasilkan disconnection yang konsisten, bukan pembacaan yang melompat-lompat. Pola pembacaan yang tidak stabil saat diisi adalah tanda bahwa IC Charger sedang mengkomunikasikan data yang tidak konsisten ke sistem, yang terjadi ketika chip mengalami degradasi bertahap, bukan kegagalan total.

Gejala 5: HP Panas Berlebih di Area Spesifik Dekat Konektor Charger

HP terasa sangat panas di area yang berkorelasi dengan posisi konektor charger dan area motherboard di sekitarnya — bukan panas yang merata di seluruh bodi, tapi panas yang terlokalisasi.

Ini bisa mengindikasikan IC Charger yang mengalami short circuit internal atau yang tidak lagi bisa meregulasi arus dengan benar — menghasilkan arus yang lebih tinggi dari yang seharusnya dan disipasi panas yang berlebihan di chip tersebut. Kondisi ini adalah kondisi yang perlu ditangani dengan segera karena panas berlebih dari IC Charger bisa merusak komponen di sekitarnya di motherboard.

Gejala 6: HP Mati saat Baterai di 20–30% meski Indikator Baterai Tidak Menunjukkan Masalah

HP tiba-tiba mati saat persentase baterai masih menunjukkan angka yang seharusnya cukup — 20%, 25%, bahkan kadang 40%. Setelah dicolokkan charger, HP langsung menyala dengan persentase yang sama atau bahkan lebih tinggi.

Ini adalah gejala yang melibatkan akurasi pembacaan kapasitas baterai — fungsi yang dijalankan bersama antara IC Charger dan fuel gauge circuit. Ketika IC Charger tidak bisa mengkalibrasi pembacaan kapasitas dengan benar, sistem operasi mengambil keputusan shutdown berdasarkan data yang tidak akurat.

Penyebab Kerusakan IC Charger: Dari yang Paling Umum sampai yang Paling Sering Tidak Disadari

Tegangan Tidak Stabil dari Sumber Listrik

Fluktuasi tegangan dari stopkontak — yang sangat umum di banyak area di Indonesia, terutama saat beban listrik tinggi atau saat ada pemadaman dan pemulihan listrik yang cepat — adalah penyebab degradasi IC Charger yang paling umum dan paling jarang disadari.

IC Charger dirancang untuk beroperasi pada rentang tegangan input yang spesifik. Lonjakan tegangan yang terjadi sesaat saat listrik kembali setelah pemadaman bisa menciptakan arus transien yang melebihi toleransi chip, menyebabkan kerusakan yang mungkin tidak langsung fatal tapi menghasilkan degradasi bertahap yang baru terlihat gejalanya berminggu-minggu kemudian.

Menggunakan HP sambil diisi dengan charger yang terhubung ke stopkontak tanpa stabilizer atau proteksi lonjakan adalah kebiasaan yang secara langsung meningkatkan eksposur IC Charger terhadap risiko ini.

Charger yang Tidak Sesuai Spesifikasi

Penggunaan charger pihak ketiga yang tidak sesuai spesifikasi — terutama charger yang mengklaim mendukung fast charging tapi implementasi protokolnya tidak sesuai standar — bisa menyebabkan IC Charger menerima sinyal negosiasi yang tidak valid.

Yang paling berbahaya adalah charger yang tidak memiliki proteksi overcharge yang memadai — dalam kondisi tertentu, charger seperti ini bisa mengirimkan voltase yang lebih tinggi dari yang seharusnya ke jalur pengisian, dan IC Charger yang menerima input di luar parameter rancangannya akan mengalami stress yang mempercepat degradasinya.

Paparan Air dan Kelembaban

Air yang masuk ke area konektor charger tidak hanya merusak konektor itu sendiri — ia bisa bermigrasi melalui jalur PCB ke IC Charger yang posisinya tidak jauh dari area konektor di sebagian besar model HP Android.

Korosi yang terbentuk di atas atau di sekitar IC Charger akibat paparan air adalah penyebab kerusakan IC Charger yang seringkali didiagnosa terlambat — karena konektor yang terlihat bersih dari luar memberikan kesan bahwa air tidak sampai ke dalam, padahal kenyataannya kontaminasi sudah mencapai komponen di motherboard.

Benturan Fisik yang Terlokalisasi

Benturan yang cukup keras pada sudut atau area HP yang berkorelasi dengan posisi IC Charger di motherboard bisa menyebabkan micro-crack pada sambungan solder di bawah chip — koneksi yang terputus secara fisik meski chip itu sendiri tidak rusak.

Kerusakan jenis ini sering menghasilkan gejala yang intermiten — HP kadang bisa diisi, kadang tidak, tergantung kondisi mekanis motherboard yang sedikit berubah setiap kali HP digenggam atau diletakkan.

Proses Perbaikan IC Charger: Kenapa Ini Bukan Pekerjaan untuk Semua Teknisi

Diagnosa yang Harus Mendahului Tindakan

Sebelum IC Charger diputuskan untuk diganti, proses diagnosa yang sistematis harus dilakukan terlebih dahuluuntuk memastikan IC Charger memang sumber masalahnya dan bukan komponen lain dengan gejala yang mirip.

Ini melibatkan pengukuran pada jalur VBUS (jalur daya dari konektor ke IC Charger), pengukuran pada output IC Charger ke baterai, dan dalam beberapa kasus, pengujian komunikasi antara IC Charger dengan controller USB dan dengan sistem operasi melalui jalur I2C atau SPI.

Teknisi yang langsung mengganti IC Charger tanpa proses diagnosa ini hanya berspekulasi — dan spekulasi yang salah menghabiskan komponen baru tanpa menyelesaikan masalah.

Identifikasi Part Number yang Akurat

IC Charger yang digunakan di HP Android sangat beragam — berbeda merek HP, berbeda model, bahkan berbeda varian hardware dari model yang sama bisa menggunakan IC Charger yang berbeda. Merk yang paling umum ditemukan di HP Android termasuk Qualcomm SMB (digunakan di banyak HP dengan chipset Snapdragon), Texas Instruments BQ series, NXP, dan berbagai IC proprietary yang digunakan oleh merek seperti Oppo/Realme (VOOC IC), Xiaomi (berbagai varian), dan Samsung.

Menggunakan IC Charger dengan part number yang tidak tepat — bahkan jika secara fisik bisa dipasang — bisa menghasilkan HP yang memang bisa diisi tapi tidak dengan performa yang benar, atau yang fast charging-nya tidak berfungsi, atau yang proteksi pengisian-nya tidak bekerja sesuai spesifikasi.

Teknisi yang berpengalaman melakukan identifikasi part number yang tepat berdasarkan skematik HP atau berdasarkan pembacaan marking pada chip yang rusak sebelum mencari pengganti.

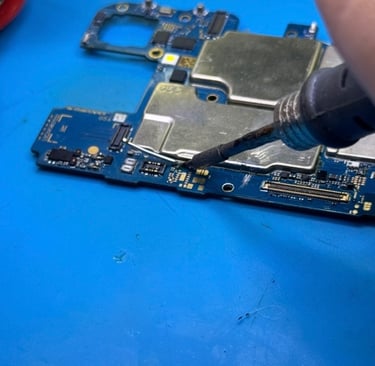

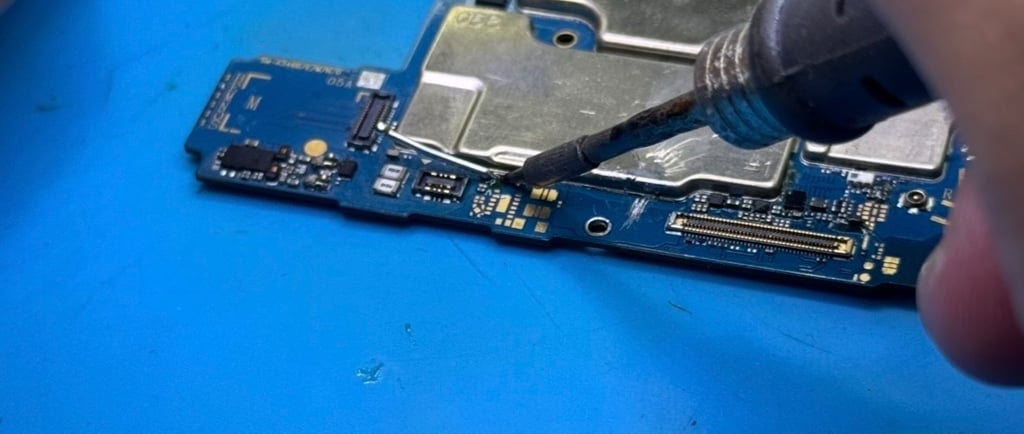

Proses Penggantian dengan Hot Air Station

IC Charger di motherboard HP Android menggunakan package SMD (Surface Mount Device) — chip yang disolder langsung ke permukaan PCB tanpa pin yang menembus board. Package yang paling umum adalah QFN (Quad Flat No-leads) atau BGA (Ball Grid Array) dengan puluhan hingga ratusan kontak di bawah chip yang tidak terlihat dari atas.

Melepas chip seperti ini memerlukan hot air rework station dengan kontrol suhu dan aliran udara yang presisi — panas yang cukup untuk melunakkan solder di bawah chip tanpa melebihi suhu yang bisa merusak komponen di sekitarnya atau delaminating PCB.

Setelah chip lama dilepas, pad-pad solder di PCB dibersihkan menggunakan wick solder (desoldering braid) dan flux. Chip baru yang sudah disiapkan dengan solder paste atau flux ditempatkan dengan presisi menggunakan pinset dan diposisikan berdasarkan referensi marking di PCB. Proses reflow dilakukan dengan hot air station untuk menyolder chip baru ke posisinya.

Seluruh proses ini dilakukan di bawah mikroskop stereo untuk memastikan alignment yang benar dan untuk memverifikasi kualitas sambungan setelah reflow. Chip yang terpasang dengan sedikit pergeseran posisi bisa menyebabkan beberapa contact pad tidak tersambung — menghasilkan fungsi yang sebagian atau tidak bekerja sama sekali meski chip yang digunakan benar.

Verifikasi Pasca Penggantian

Setelah IC Charger baru terpasang, verifikasi dilakukan secara bertahap: pertama memastikan HP bisa diisi dengan charger standar, kemudian memverifikasi bahwa fast charging berfungsi dengan charger original, kemudian memverifikasi pembacaan persentase baterai yang akurat, dan terakhir memastikan tidak ada panas abnormal di area IC Charger baru selama proses pengisian.

Kesimpulan: Masalah Pengisian yang Tidak Selesai dengan Solusi Biasa Butuh Diagnosa yang Tidak Biasa

HP Android yang tidak mau diisi daya meski sudah ganti kabel, ganti adaptor, dan ganti konektor charger adalah HP yang berteriak tentang sesuatu yang lebih dalam — sesuatu yang ada di motherboard, bukan di aksesori.

IC Charger yang rusak adalah penyebab yang terlalu sering diabaikan karena ia tidak terlihat, tidak dikenal namanya oleh kebanyakan pengguna, dan karena gejalanya seringkali bisa disalahartikan sebagai masalah pada komponen lain yang lebih mudah diidentifikasi.

Tapi dengan memahami gejala spesifik yang mengarah ke IC Charger, kamu kini berada di posisi yang jauh lebih baik untuk mengarahkan proses diagnosa ke arah yang tepat — dan untuk mengenali apakah teknisi yang menangani HP kamu sudah mempertimbangkan komponen ini dalam proses diagnosa mereka.

Kalau HP Android kamu mengalami masalah pengisian yang membandel dan tidak selesai dengan solusi-solusi yang biasa, dan kamu ada di Surabaya, kunjungi Forto.id. Tim teknisi kami memiliki kemampuan diagnosa board-level yang mencakup pengujian dan penggantian IC Charger — dengan proses identifikasi part number yang akurat dan prosedur rework yang dilakukan di bawah standar micro soldering yang benar.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, ketika masalah pengisian HP kamu tidak selesai dengan solusi biasa, kami tidak berhenti di solusi biasa.
