Kamu Pernah Bertanya-Tanya Kenapa Teknisi Board Repair Selalu Menundukkan Kepala di Depan Alat Berkaki Tiga yang Besar Itu Sebelum Menyentuh Apapun di Motherboard HP? INILAH Jawaban Jujurnya — dan Setelah Membaca Ini Kamu Tidak Akan Pernah Lagi Mempercayakan Perbaikan Motherboard HP ke Tempat yang Tidak Punya Mikroskop di Mejanya! (Bedah Teknisi Forto.id)

Ada satu pemandangan yang selalu muncul di setiap tempat service HP yang serius tentang kualitas board repair-nya.

Di sudut meja kerja, biasanya di bawah pencahayaan yang lebih terang dari area lain, ada sebuah alat yang bentuknya tidak seperti alat servis HP pada umumnya. Berkaki tiga, bertubus ganda, dengan lensa besar di bagian atas dan sumber cahaya yang menerangi area kerja di bawahnya. Teknisi duduk di depannya, menundukkan kepala, dan dalam posisi itu bisa bekerja selama berjam-jam tanpa mengangkat wajah.

Alat itu adalah mikroskop stereo — dan kehadirannya di meja board repair bukan aksesoris, bukan perlengkapan untuk terlihat profesional, bukan investasi gaya. Ia adalah prasyarat teknis yang keberadaannya menentukan apakah pekerjaan board repair yang dilakukan di meja tersebut bisa menghasilkan kualitas yang bisa diandalkan, atau hanya menghasilkan pekerjaan yang terlihat selesai tapi menyimpan masalah yang akan muncul di kemudian hari.

Di artikel ini kita akan eksplorasi secara menyeluruh: apa yang sebenarnya dilihat teknisi di dalam mikroskop itu, mengapa hal-hal yang dilihat itu sama sekali tidak bisa dideteksi tanpa pembesaran, bagaimana setiap tahap pekerjaan board repair bergantung pada apa yang terlihat di bawah lensa, dan mengapa ketiadaan mikroskop di meja teknisi yang mengklaim bisa melakukan board repair adalah sinyal merah yang tidak bisa diabaikan.

Dunia di Bawah Lensa: Skala yang Mengubah Segalanya

Untuk memahami mengapa mikroskop begitu esensial dalam board repair HP, kita perlu terlebih dahulu memahami skala dari komponen yang dikerjakan — karena perbedaan skala antara "apa yang terlihat dengan mata biasa" dan "apa yang sebenarnya ada di motherboard" adalah perbedaan yang mengubah seluruh paradigma pekerjaan.

Komponen yang Ukurannya Lebih Kecil dari Sebutir Pasir

Motherboard HP Android modern adalah salah satu pencapaian teknik miniaturisasi paling ekstrem yang pernah diproduksi secara massal dalam sejarah elektronik.

Di atas luasan PCB yang tidak lebih besar dari telapak tangan anak kecil, ada ribuan komponen yang bekerja bersama. Tapi angka itu sendiri tidak menceritakan gambaran yang sebenarnya — yang lebih penting adalah ukurannya.

Komponen pasif seperti kapasitor dan resistor pada motherboard HP modern menggunakan package yang disebut 0201 — dimensi fisik 0.6mm x 0.3mm. Untuk konteks: lebar komponen ini kurang dari setengah milimeter. Sebagian HP flagship terbaru bahkan sudah menggunakan package 01005 — ukurannya 0.4mm x 0.2mm, lebih kecil dari sebutir pasir halus.

Pad solder yang menghubungkan komponen-komponen ini ke PCB berukuran proporsional dengan komponen yang mereka sambungkan — artinya, pad untuk komponen 0201 berukuran sekitar 0.3mm x 0.3mm, dan jarak antara satu pad dengan pad di sebelahnya bisa sekecil 0.1–0.15mm.

IC dalam package BGA — chip yang terhubung ke PCB melalui bola-bola solder di bawahnya, tidak terlihat dari atas — memiliki pitch (jarak antar bola solder) yang pada IC modern bisa sekecil 0.35mm atau bahkan 0.25mm untuk chip dengan kepadatan koneksi tertinggi.

Resolusi visual mata manusia dalam kondisi optimal adalah sekitar 0.1mm — dan itu dalam kondisi pencahayaan sempurna, jarak fokus yang benar, dan objek yang kontrasnya baik. Dalam kondisi aktual meja kerja dengan berbagai material metalik yang reflektif, detail komponen di bawah 0.3mm secara praktis tidak bisa dibedakan dengan jelas oleh mata telanjang.

Ini berarti: sebagian besar detail yang kritis dalam pekerjaan board repair terjadi pada skala yang secara fisik di luar kemampuan resolusi mata manusia tanpa bantuan pembesaran.

Enam Hal Kritis yang Hanya Terlihat di Bawah Mikroskop

1. Retakan Mikro pada Sambungan Solder (Cold Joint dan Micro-Crack)

Ini adalah temuan yang paling sering menjadi kunci diagnosa kerusakan HP yang membingungkan — dan yang paling tidak mungkin ditemukan tanpa mikroskop.

Sambungan solder yang terlihat baik-baik saja dengan mata telanjang bisa menyimpan kondisi yang disebut cold joint atau micro-crack — kelemahan struktural dan elektrikal di dalam atau di permukaan sambungan yang hanya terlihat sebagai kilap yang sedikit berbeda, atau sebagai garis yang sangat tipis di permukaan solder, di bawah pembesaran.

Cold joint terbentuk ketika proses soldering terjadi pada suhu yang tidak optimal atau dengan pergerakan selama solder belum mengeras penuh — menghasilkan sambungan yang secara fisik melekat tapi tidak memiliki ikatan metalurgi yang sempurna. Ini adalah sambungan yang bisa berfungsi dalam kondisi normal tapi gagal intermiten saat terekspos getaran, perubahan suhu, atau tekanan mekanis ringan.

Micro-crack terbentuk akibat benturan, thermal cycling (pemanasan dan pendinginan berulang), atau stress mekanis kumulatif — retakan yang sangat tipis yang memotong sambungan solder tapi tidak cukup besar untuk terlihat dengan mata biasa.

Dampak diagnostik: HP yang menunjukkan masalah intermiten — berfungsi normal saat baru dinyalakan, bermasalah setelah beberapa waktu penggunaan, atau masalah yang muncul dan hilang tanpa pola yang jelas — sering kali memiliki cold joint atau micro-crack sebagai sumber masalahnya. Teknisi yang bekerja tanpa mikroskop akan melewatkan ini sepenuhnya.

2. Korosi yang Terlokalisasi pada Komponen atau Jalur Spesifik

HP yang pernah kena air menyimpan ancaman tersembunyi yang tidak sepenuhnya bisa dievaluasi dari pemeriksaan visual biasa.

Korosi galvanik — proses elektrokimia yang terjadi saat mineral dari air yang menguap bereaksi dengan permukaan logam komponen — menghasilkan endapan yang berukuran sangat kecil, sering hanya beberapa mikron tebalnya di tahap awal. Pada skala ini, korosi yang baru terbentuk tidak terlihat oleh mata telanjang — permukaannya masih terlihat "bersih" secara visual tapi sudah mengalami perubahan kimia yang mempengaruhi konduktivitas.

Di bawah mikroskop dengan pembesaran 10–40x, korosi tahap awal ini terlihat jelas sebagai perubahan warna pada permukaan pad atau jalur — area yang seharusnya mengkilap terlihat kusam, atau ada pembentukan kristal putih kecil yang merupakan mineral deposit awal.

Mengapa ini penting secara diagnostik: Korosi yang teridentifikasi lebih awal bisa dibersihkan sebelum berkembang menjadi kerusakan permanen pada jalur PCB. Korosi yang terlewatkan akan terus berkembang — dan beberapa bulan kemudian HP yang "sudah diservis" mulai menunjukkan masalah baru yang sebenarnya adalah lanjutan dari korosi yang tidak tuntas dibersihkan.

3. Komponen yang Bergeser, Terangkat, atau Hilang

Benturan yang cukup keras bisa menyebabkan komponen-komponen kecil di motherboard bergeser dari posisi asalnya, terangkat di satu sisi, atau bahkan terlepas sepenuhnya dari pad solder-nya.

Untuk komponen berukuran 0201 yang dimensinya kurang dari 1mm, pergeseran sejauh 0.1–0.2mm dari posisi yang benar bisa menyebabkan salah satu ujung komponen tidak lagi berkontak dengan pad-nya — kondisi yang secara elektrikal setara dengan komponen yang tidak terpasang, tapi secara visual dari atas terlihat seperti komponen masih "ada di tempatnya."

Komponen yang terlepas sepenuhnya bisa jatuh ke area lain di motherboard dan menempel di sana — menciptakan short circuit yang tidak terduga di lokasi yang tidak ada hubungannya dengan fungsi komponen tersebut.

Di bawah mikroskop, pergeseran komponen, sudut orientasi yang tidak tepat, atau gap antara terminal komponen dan pad solder-nya semua terlihat dengan jelas. Tanpa pembesaran, kondisi ini sepenuhnya tidak terdeteksi.

4. Kualitas Sambungan Solder Pasca Rework

Setelah teknisi selesai melakukan soldering — baik itu mengganti komponen individual, mengganti IC, atau melakukan jumper wire — kualitas sambungan yang dihasilkan harus diverifikasi di bawah mikroskop sebelum pekerjaan dinyatakan selesai.

Verifikasi ini mencakup beberapa hal yang tidak bisa dievaluasi dengan cara lain:

Bridging — kondisi di mana solder "menjembatani" antara dua pad atau jalur yang seharusnya terpisah, menciptakan short circuit yang tidak disengaja. Bridging sering terjadi di antara pad yang jaraknya sangat rapat dan mungkin tidak terlihat dari sudut pandang yang tidak tepat tanpa pembesaran.

Insufficient solder — sambungan yang menggunakan solder terlalu sedikit sehingga secara mekanis lemah atau tidak memberikan kontak elektrikal yang penuh. Dari atas, sambungan seperti ini mungkin terlihat ada "solder"-nya — tapi di bawah pembesaran terlihat bahwa solder hanya melapisi salah satu sisi tanpa membentuk fillet yang sempurna.

Overheating damage — tanda-tanda bahwa area di sekitar komponen yang dikerjakan mengalami paparan panas berlebih: pad yang mulai terangkat, lapisan solder mask yang mulai berubah warna atau melepuh, atau komponen di sekitar area kerja yang posisinya sedikit bergeser akibat panas.

5. Kondisi Via dan Jalur PCB yang Tersembunyi

Via adalah lubang tembaga kecil yang menembus lapisan PCB untuk menghubungkan jalur yang ada di lapisan yang berbeda. Motherboard HP modern menggunakan PCB dengan 8–12 lapisan, dan via adalah jembatan antara lapisan-lapisan tersebut.

Benturan atau tekanan mekanis yang ekstrem bisa menyebabkan via fracture — retakan pada dinding tembaga di dalam lubang via yang memutus koneksi antar lapisan. Dari permukaan PCB, area di sekitar via mungkin terlihat normal — tapi di bawah pembesaran, perubahan reflektivitas atau tanda-tanda fisik di sekitar via bisa memberikan petunjuk tentang kondisi via tersebut.

Jalur PCB yang tergores atau terputus — akibat alat yang selip saat proses pembukaan HP atau akibat benturan — seringkali berupa kerusakan pada jalur dengan lebar 0.05–0.1mm yang tidak terlihat tanpa pembesaran. Jalur yang terputus adalah kondisi yang, jika tidak ditemukan dan ditangani, menyebabkan fungsi spesifik HP yang hilang meski semua komponen sudah diganti dengan yang benar.

6. Identitas Komponen yang Tidak Bisa Dibaca Tanpa Pembesaran

Setiap IC di motherboard HP memiliki marking kode yang tercetak di permukaannya — identifikasi yang diperlukan untuk menentukan part number yang tepat saat komponen perlu diganti. Pada IC berukuran kecil, marking ini bisa berupa kode 4–6 karakter dalam font yang ukurannya sekitar 0.2–0.3mm.

Membaca marking ini dengan mata telanjang dalam kondisi aktual meja kerja — dengan pantulan cahaya dari permukaan chip yang metalik — adalah pekerjaan yang sangat sulit dan rentan kesalahan. Di bawah mikroskop dengan pencahayaan yang tepat, marking terbaca dengan jelas dan akurat.

Identifikasi komponen yang salah berujung pada penggunaan pengganti yang tidak sesuai — yang bisa menyebabkan HP berfungsi tidak normal, atau dalam kasus komponen yang karakteristik elektriknya sangat berbeda, berpotensi merusak komponen lain.

Cara Mikroskop Digunakan di Setiap Tahap Board Repair

Mikroskop bukan hanya digunakan di satu momen tertentu — ia terlibat di setiap tahap pekerjaan board repair yang dilakukan dengan benar:

Sebelum Pekerjaan: Pemeriksaan Kondisi Awal

Sebelum satu pun alat menyentuh motherboard untuk tujuan perbaikan, seluruh board diperiksa di bawah mikroskop untuk memetakan kondisi awal secara menyeluruh. Ini menghasilkan gambaran baseline — apa yang ada sebelum pekerjaan dimulai — yang penting untuk membedakan kondisi yang sudah ada dengan kondisi yang mungkin terjadi selama proses pengerjaan.

Di tahap ini, teknisi mencari komponen yang posisinya tidak normal, tanda-tanda korosi, area yang menunjukkan bekas paparan panas berlebih sebelumnya, dan tanda-tanda bahwa HP pernah dikerjakan sebelumnya dengan kualitas yang kurang baik — sisa flux yang tidak dibersihkan, sambungan solder yang tidak rapi, atau komponen yang sudah pernah diganti dengan yang tidak original.

Selama Pekerjaan: Panduan Real-Time

Saat proses soldering berlangsung, teknisi bekerja sambil melihat melalui lensa mikroskop — bukan setelah selesai lalu memeriksa hasilnya. Ini memungkinkan koreksi real-time: melihat apakah solder sudah mengalir ke seluruh pad sebelum heat diangkat, memastikan komponen tidak bergeser selama proses reflow, dan mengidentifikasi solder bridge yang terbentuk segera saat itu terjadi.

Bekerja sambil melihat melalui mikroskop memerlukan adaptasi motor yang membutuhkan latihan khusus — tangan bergerak di bawah lensa sementara mata melihat tampilan yang sudah diperbesar. Koordinasi mata-tangan ini tidak bisa diimprovisasi dalam waktu singkat dan merupakan keterampilan yang dibangun dari jam terbang yang panjang.

Setelah Pekerjaan: Quality Check yang Tidak Bisa Dikompromikan

Setelah setiap intervensi selesai, verifikasi kualitas di bawah mikroskop adalah tahap yang tidak bisa dilewatkan. Setiap sambungan baru diperiksa dari beberapa sudut pandang untuk memastikan tidak ada bridging, kualitas fillet solder yang baik, dan tidak ada kerusakan pada area di sekitar lokasi kerja.

Hasil quality check inilah yang menentukan apakah pekerjaan dinyatakan selesai atau perlu diperbaiki.Pekerjaan yang terlihat selesai tapi belum melalui quality check di bawah mikroskop adalah pekerjaan yang kualitasnya tidak terjamin — dan konsekuensinya adalah masalah yang muncul kembali dalam waktu yang tidak bisa diprediksi.

Mengapa Ini Menjadi Standar yang Tidak Bisa Dinegosiasikan

Di luar semua detail teknis yang sudah dibahas, ada satu argumen yang sangat sederhana tentang mengapa mikroskop adalah standar yang tidak bisa dinegosiasikan dalam service android level board repair:

Kesalahan di level mikroskopis bisa menghasilkan kerusakan yang tidak bisa diperbaiki.

Solder bridge yang tidak terdeteksi antara dua jalur power di motherboard bisa menyebabkan short circuit yang merusak IC lain saat HP dinyalakan — merusak komponen yang tadinya tidak bermasalah dan mengubah pekerjaan yang awalnya sederhana menjadi pekerjaan yang jauh lebih kompleks dan mahal.

Komponen yang dipasang dalam orientasi yang sedikit salah — yang hanya terlihat di bawah pembesaran — bisa berfungsi untuk sementara tapi gagal lebih cepat dari seharusnya.

Korosi yang tidak terdeteksi dan tidak dibersihkan tuntas akan terus berkembang dan menyebabkan masalah baru yang pengguna akan asosiasikan dengan kualitas perbaikan yang buruk, padahal akarnya ada di tahap diagnosa yang tidak cukup mendalam.

Tempat service HP yang melakukan board repair tanpa mikroskop bukan hanya bekerja dengan standar yang lebih rendah — mereka bekerja pada skala yang salah. Mereka mencoba menyelesaikan masalah yang terjadi di dimensi 0.1–0.3mm menggunakan alat persepsi yang resolusinya tidak mencukupi untuk dimensi tersebut.

Kesimpulan: Mikroskop Bukan Tanda Kemewahan, Ia Tanda Keseriusan

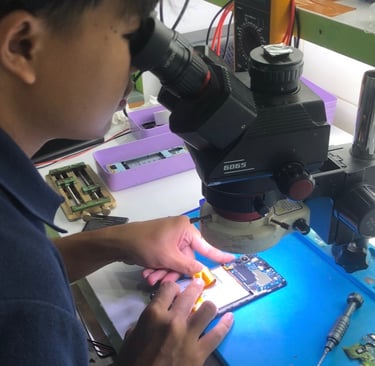

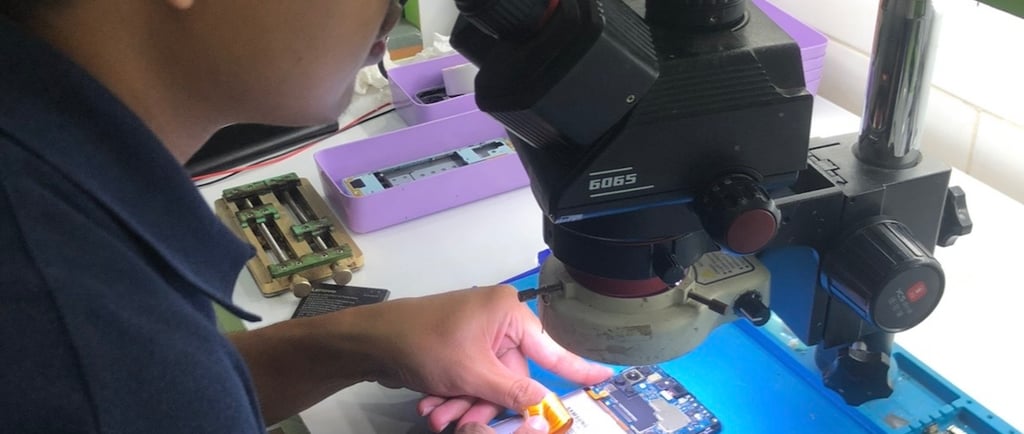

Ketika kamu melihat foto teknisi yang menundukkan kepala di depan mikroskop stereo — seperti yang terlihat di meja kerja Forto.id — itu bukan pose untuk foto yang terlihat profesional. Itu adalah kerja nyata yang tidak bisa dilakukan dengan cara lain.

Setiap momen di depan mikroskop adalah momen di mana detail yang tidak terlihat oleh mata biasa menjadi terlihat — dan dalam dunia board repair HP, detail yang tidak terlihat adalah detail yang menentukan apakah perbaikan yang dilakukan akan bertahan atau gagal.

Kalau HP Android atau iPhone kamu mengalami kerusakan motherboard — mati total, kerusakan pasca kena air, masalah pengisian, atau masalah intermiten yang tidak terselesaikan di tempat servis lain — dan kamu ada di Surabaya, kunjungi Forto.id. Board repair di Forto.id dilakukan di bawah mikroskop stereo, dengan standar verifikasi kualitas di setiap tahap, oleh teknisi yang jam terbangnya di depan lensa bukan diukur dari minggu tapi dari tahun.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, kami melihat apa yang tidak terlihat orang lain. Dan dari situlah perbaikan yang benar dimulai.
