Layar HP Android Kamu Bermasalah dan Teknisi Pertama Bilang "Socketnya Kotor", Teknisi Kedua Bilang "Socketnya Longgar", Teknisi Ketiga Bilang "Socketnya Patah"... SIAPA yang Benar? Ternyata Ketiga Kondisi Ini Punya Gejala yang Nyaris Identik tapi Cara Penanganannya TIDAK BISA Disamakan dan Salah Pilih Bisa Berujung pada Kerusakan Permanen di Motherboard! (Bedah Teknisi Forto.id)

Ini adalah skenario yang lebih sering terjadi dari yang kamu bayangkan.

Layar HP Android kamu tiba-tiba bermasalah — berkedip, bergaris horizontal, mati di sebagian area, atau kadang gelap total lalu nyala lagi sendiri. Kamu sudah ganti LCD baru tapi masalah tidak hilang. Atau LCD baru berfungsi sempurna selama beberapa hari lalu masalah yang sama muncul kembali.

Kamu bawa ke satu tempat service HP, teknisi memeriksa dan berkata: "Socket LCD-nya kotor, dibersihkan dulu."

Tidak puas atau masalah tidak selesai, kamu coba ke tempat servis lain. Teknisi kedua berkata: "Socketnya longgar, kamu perlu hati-hati."

Coba lagi ke tempat ketiga. Kali ini jawabannya berbeda lagi: "Socket LCD di motherboard ini sudah patah, harus diganti."

Tiga teknisi, tiga jawaban berbeda, untuk masalah yang gejalanya sama. Dan kamu tidak tahu siapa yang benar — atau bahkan apakah ada yang benar di antara mereka.

Kebingungan ini lahir dari satu fakta teknis yang jarang dijelaskan: socket flexible LCD yang longgar, yang kotor, dan yang patah memang menghasilkan gejala yang hampir identik di permukaan — tapi ketiganya adalah kondisi yang berbeda secara fundamental, dengan penyebab yang berbeda, dengan cara penanganan yang tidak bisa disamakan, dan dengan konsekuensi yang sangat berbeda jika diagnosis yang salah diterapkan.

Di artikel ini kita akan bedah ketiga kondisi itu satu per satu — dari level anatomi socket, ke mekanisme bagaimana masing-masing kondisi terbentuk, ke gejala spesifik yang — jika diamati dengan cukup teliti — sebenarnya bisa membedakan satu dari yang lain, dan ke mengapa penanganan yang salah bisa mengubah masalah yang awalnya kecil menjadi kerusakan motherboard yang permanen.

Mengenal Socket Flexible LCD Dulu: Komponen Sekecil Kuku yang Menentukan Segalanya

Sebelum bisa membedakan ketiga kondisi kerusakan, kita perlu membangun pemahaman yang benar tentang apa itu socket flexible LCD dan bagaimana ia bekerja — karena banyak kesalahan diagnosis berakar dari tidak pahamnya teknisi tentang anatomi komponen ini.

Apa Itu Socket Flexible LCD?

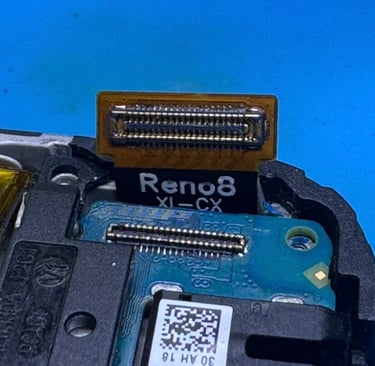

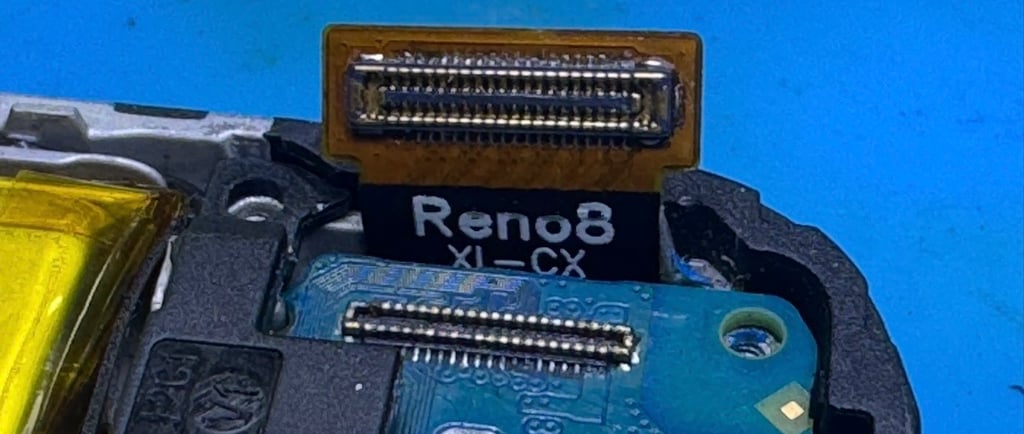

Socket flexible LCD adalah konektor di motherboard HP Android yang menjadi titik sambungan antara panel LCD (melalui flex cable atau ribbon cable yang keluar dari panel) dengan sistem elektronik di motherboard. Lewat konektor inilah sinyal video dikirimkan dari GPU/display driver di SoC ke panel LCD, dan lewat sini juga data touch dikirimkan dari lapisan digitizer panel ke touch controller di motherboard.

Ukurannya kecil — biasanya lebar 2–5 milimeter dan panjang 3–8 milimeter tergantung model HP. Tapi di dalam dimensi sekecil itu, ada puluhan hingga ratusan pin kontak yang masing-masing membawa sinyal spesifik yang berbeda.

Dua Jenis Socket yang Paling Umum

Pemahaman tentang jenis socket sangat penting karena cara rusaknya berbeda dan cara menanganinya pun berbeda:

ZIF (Zero Insertion Force) connector — jenis socket yang menggunakan mekanisme pengunci (locking mechanism) berupa tab kecil yang bisa dibuka dan ditutup. Flex cable dimasukkan ke dalam slot ketika pengunci terbuka, lalu pengunci ditutup untuk menjepit dan mengamankan kabel. "Zero Insertion Force" merujuk pada fakta bahwa kabel bisa masuk tanpa perlu tenaga — seluruh penjepitan dilakukan oleh mekanisme pengunci, bukan oleh gesekan.

BTB (Board-to-Board) connector — jenis socket yang bekerja dengan prinsip snap-fit: dua bagian konektor (satu di flex cable, satu di motherboard) saling mengunci ketika ditekan bersamaan. Tidak ada mekanisme pengunci terpisah — kekuatan penahanan berasal dari interlocking fisik antara dua bagian konektor.

Mengapa ini penting untuk diagnosis? Karena kondisi "longgar" pada ZIF connector biasanya berarti mekanisme pengunci yang tidak lagi bisa menjepit dengan kuat — sementara kondisi "longgar" pada BTB connector biasanya berarti pin-pin interlocking yang sudah aus atau rusak. Dua mekanisme kerusakan yang berbeda, meski gejalanya sama.

KONDISI PERTAMA — Socket Kotor: Musuh yang Tidak Terlihat Mata Telanjang

Bagaimana "Kotor" Bisa Terjadi pada Socket Sekecil Ini?

Ini pertanyaan yang wajar — HP kamu tersegel rapat, socket ada di dalam, bagaimana kotoran bisa masuk?

Jawabannya ada di beberapa mekanisme yang lebih umum dari yang disadari:

Migrasi oksida kontak. Permukaan pin-pin metal di dalam socket — baik di bagian socket di motherboard maupun di ujung flex cable — secara alami teroksidasi seiring waktu. Lapisan oksida ini, meski tipis sekali, cukup untuk meningkatkan hambatan kontak dan mengganggu transmisi sinyal. Ini bukan "kotor" dalam artian debu fisik — tapi efeknya pada konduktivitas sama.

Residu flux dari proses produksi atau perbaikan sebelumnya. Flux adalah bahan kimia yang digunakan dalam proses soldering untuk membersihkan oksida dan memfasilitasi sambungan solder yang baik. Jika ada proses perbaikan motherboard sebelumnya yang melibatkan area di sekitar socket LCD, residu flux yang tidak dibersihkan bisa bermigrasi ke dalam socket dan melapisi pin-pin kontak.

Kontaminasi dari air atau kelembaban. HP yang pernah terkena air — bahkan paparan ringan seperti uap atau keringat yang masuk melalui celah — bisa meninggalkan mineral deposit di dalam socket setelah air menguap. Mineral ini tidak hanya mengganggu konduktivitas tapi juga bisa menjadi awal dari korosi galvanik yang menggerogoti pin-pin socket dari dalam.

Partikel debu ultra-halus. Meski HP tersegel, setiap membuka dan menutup HP — bahkan untuk servis yang tidak melibatkan LCD — membuat partikel debu bisa masuk. Partikel yang sangat halus bisa masuk ke gap antar pin di dalam socket.

Gejala Khas Socket Kotor

Gejala socket kotor punya satu karakteristik yang cukup khas jika diamati dengan teliti: intermiten yang memiliki pola terhadap kondisi termal.

Artinya, masalah layar cenderung lebih sering muncul ketika HP baru dinyalakan dalam kondisi dingin (suhu rendah menyebabkan material berkontraksi, gap antar pin yang sudah sempit akibat oksida menjadi lebih bermasalah), lalu secara bertahap membaik setelah HP digunakan beberapa waktu dan komponen memanas sedikit (ekspansi termal sedikit memperbaiki kontak).

Atau sebaliknya — masalah muncul justru setelah HP digunakan lama dan panas, karena oksida yang ada menjadi lebih resistif pada suhu tinggi.

Masalah layar yang "sembuh sendiri" setelah HP hangus atau yang "muncul di pagi hari dan hilang sendiri setelah beberapa menit" adalah indikator kuat yang mengarah ke masalah konduktivitas kontak — yang dalam banyak kasus berakar dari socket yang kotor.

Cara Penanganan Socket Kotor

Pembersihan socket yang benar adalah prosedur mikro yang membutuhkan alat dan teknik yang tepat:

Isopropyl alcohol 90–99% diaplikasikan dengan sangat hati-hati menggunakan cotton bud ultra-fine atau kuas anti-statik berukuran sangat kecil. Tujuannya adalah melarutkan oksida dan residu tanpa membawa cairan berlebihan ke dalam socket yang bisa menciptakan masalah baru.

Untuk kontaminasi yang lebih dalam, contact cleaner khusus elektronik (bukan semprotan udara biasa) bisa digunakan — produk ini diformulasikan untuk melarutkan oksida dan meninggalkan lapisan pelindung tipis yang mencegah oksidasi ulang.

Yang tidak boleh dilakukan: menggunakan benda tajam untuk "menggaruk" kotoran dari dalam socket — ini adalah cara paling cepat untuk mengubah socket kotor menjadi socket rusak permanen.

KONDISI KEDUA — Socket Longgar: Ketika Mekanisme Penjepitan Kehilangan Kekuatannya

Bagaimana Socket Bisa Menjadi Longgar?

"Longgar" adalah kondisi di mana socket masih secara fisik utuh — tidak ada pin yang patah, tidak ada bagian yang retak — tapi kemampuannya untuk mempertahankan kontak yang konsisten dan stabil dengan flex cable sudah berkurang.

Ini terjadi melalui beberapa mekanisme:

Kelelahan material (material fatigue) pada mekanisme pengunci ZIF. Tab pengunci pada ZIF connector terbuat dari plastik yang sangat tipis dengan sifat elastis yang dikalibrasi secara presisi — cukup kaku untuk menjepit kabel dengan kuat, cukup fleksibel untuk bisa dibuka dan ditutup berkali-kali. Tapi plastik ini memiliki batas siklus kelelahan — setelah dibuka dan ditutup sejumlah kali tertentu, elastisitasnya berkurang dan kemampuan jepitnya melemah.

Deformasi mikro akibat pemasangan yang tidak sempurna. Jika flex cable pernah dipasang dalam posisi yang tidak sepenuhnya lurus — sedikit miring, sedikit tidak masuk sepenuhnya — lalu pengunci dipaksa ditutup, tekanan yang tidak merata bisa menyebabkan deformasi mikro pada pin-pin atau mekanisme pengunci yang tidak terlihat dari luar tapi cukup untuk mengubah karakteristik penjepitan.

Getaran kumulatif dari penggunaan normal. HP yang sering digunakan dalam kondisi dengan getaran tinggi — kendaraan, alat konstruksi, olahraga ekstrem — mengakumulasi getaran mikro yang secara perlahan bisa mengendurkan konektor yang sudah mendekati batas toleransi kelonggaran.

Paparan panas jangka panjang. Panas yang dihasilkan oleh SoC dan komponen di sekitarnya bisa, dalam jangka panjang, menyebabkan creep pada material plastik socket — deformasi plastis yang sangat lambat tapi kumulatif.

Gejala Khas Socket Longgar

Berbeda dengan socket kotor yang gejalanya berkaitan dengan kondisi termal, socket longgar punya hubungan kuat dengan kondisi mekanis — posisi fisik HP.

Masalah layar yang muncul ketika HP ditekuk sedikit (seperti saat dimasukkan ke saku celana ketat), yang berubah ketika HP diletakkan rata versus dipegang vertikal, atau yang bisa "diselesaikan sementara" dengan sedikit menekan area tertentu di body HP — ini adalah pola gejala yang sangat karakteristik dari socket longgar.

Tes sederhana yang sering dilakukan teknisi berpengalaman: HP dinyalakan dengan layar bermasalah, lalu body HP ditekan dengan lembut di beberapa titik yang berkorelasi dengan posisi socket LCD di motherboard. Jika masalah layar membaik saat ditekan di titik tertentu dan kembali bermasalah saat tekanan dilepas — ini adalah konfirmasi kuat bahwa ada masalah kontak yang bersifat mekanis, bukan elektrokimia.

Cara Penanganan Socket Longgar

Pendekatan penanganan socket longgar bergantung pada seberapa parah kelonggaran yang terjadi:

Kelonggaran ringan — di mana flex cable masih bisa menjepit tapi tidak sekuat seharusnya — sering bisa ditangani dengan memastikan flex cable masuk sepenuhnya dalam posisi yang tepat dan pengunci ZIF ditutup dengan benar. Kadang ditambahkan lapisan tipis kapton tape di atas konektor yang sudah terpasang untuk memberikan tekanan tambahan yang mempertahankan kontak.

Kelonggaran sedang hingga parah — di mana mekanisme pengunci sudah tidak bisa memberikan penjepitan yang memadai — memerlukan penggantian socket. Ini adalah prosedur board repair yang memerlukan kemampuan micro soldering: socket lama dilepas dari motherboard menggunakan hot air station, pad-pad solder dibersihkan, dan socket baru disolder ke posisi yang sama.

Yang tidak boleh dilakukan untuk socket longgar: menggunakan lem untuk "mengunci" flex cable ke socket. Ini mencegah kontak yang intermiten dalam jangka pendek tapi membuat socket tidak bisa dilepas dengan benar di kemudian hari — dan saat perlu dibuka, flex cable dan socket bisa rusak bersamaan.

KONDISI KETIGA — Socket Patah: Ketika Tidak Ada Jalan Kembali Tanpa Soldering

Bagaimana Socket Bisa Patah?

Socket patah adalah kondisi yang paling serius dari ketiganya — dan sayangnya juga yang paling sering terjadi akibat kesalahan manusia, bukan keausan alami.

Flex cable yang ditarik dengan sudut yang salah saat dilepas. Ini adalah penyebab nomor satu socket patah di tangan teknisi yang kurang berpengalaman. ZIF connector dirancang untuk menerima flex cable yang ditarik lurus ke luar sejajar dengan permukaan motherboard. Menarik flex cable dengan sudut ke atas — bahkan sudut kecil sekalipun — memberikan gaya leverage yang bisa mematahkan tab pengunci atau bahkan mengangkat socket dari pad solder di motherboard.

BTB connector yang dipaksa dilepas dengan alat yang salah. BTB connector yang terpasang dengan kuat sering dicoba dilepas menggunakan pinset logam yang diselipkan di bawah konektor dan dijadikan pengungkit. Gaya pengungkitan ini terkonsentrasi di tepi socket dan sering cukup untuk mematahkan housing socket atau bahkan mengangkat pad solder dari PCB.

Benturan yang terkonsentrasi di area socket. HP yang jatuh dengan posisi yang sangat spesifik bisa menyebabkan benturan yang lokal di area motherboard tempat socket berada — cukup untuk mematahkan pin-pin yang sangat tipis di dalam socket atau memecahkan housing plastiknya.

Overstress saat pemasangan flex cable yang tidak lurus. Memasukkan flex cable ke ZIF socket dalam posisi miring lalu memaksa pengunci ditutup bisa mematahkan tab pengunci — komponen plastik yang tidak dirancang untuk menerima gaya dari arah yang salah.

Gejala Khas Socket Patah

Gejala socket patah biasanya lebih konsisten dan lebih parah dibandingkan dua kondisi sebelumnya — karena pin yang patah tidak bisa tiba-tiba berfungsi lagi dengan sendirinya, tidak peduli kondisi termal atau mekanis HP.

Layar yang mati total dan tidak pernah menyala sama sekali sejak insiden tertentu (jatuh, atau setelah servis sebelumnya), atau layar yang hanya menampilkan sebagian display (garis vertikal yang membagi layar menjadi bagian yang berfungsi dan yang tidak) dengan pola yang tidak berubah — ini lebih karakteristik dari socket patah dibandingkan kondisi intermiten yang lebih khas dari socket kotor atau longgar.

Tapi — dan ini penting — socket yang patah sebagian (satu atau beberapa pin patah tapi sisanya masih berfungsi) bisa menghasilkan gejala intermiten yang mirip dengan socket kotor atau longgar. Inilah yang membuat diagnosis tanpa pemeriksaan fisik langsung menjadi tidak mungkin dilakukan dengan akurasi.

Cara Penanganan Socket Patah

Ini adalah kondisi yang paling membutuhkan keahlian teknis tinggi untuk ditangani dengan benar:

Jika tab pengunci ZIF yang patah — dalam beberapa kasus, flex cable masih bisa ditahan dengan teknik alternatif menggunakan kapton tape yang diaplikasikan dengan presisi untuk memberikan tekanan yang menggantikan fungsi tab pengunci. Ini adalah solusi kompromi yang memerlukan keahlian untuk dieksekusi dengan benar.

Jika pin socket yang patah — satu-satunya solusi yang benar adalah penggantian socket di level board repair. Socket lama dilepas dari motherboard, area pad dibersihkan dari timah sisa, dan socket baru dengan spesifikasi yang identik disolder kembali. Proses ini memerlukan hot air station, flux, solder paste, dan yang terpenting — kemampuan untuk bekerja pada komponen berukuran milimeter tanpa merusak komponen di sekitarnya.

Jika pad solder socket terangkat dari PCB (lifted pad) — ini adalah kondisi paling kritis yang memerlukan teknik jumper wire atau jalur PCB reconstruction — prosedur micro soldering tingkat lanjut yang hanya bisa dilakukan oleh teknisi dengan pengalaman board repair yang solid.

Yang tidak boleh dilakukan untuk socket patah: mencoba "memperbaiki" dengan lem super atau epoxy. Lem mengisi celah di dalam socket dan mencegah pin berfungsi — dan ketika socket akhirnya harus diganti, lem yang mengeras membuat proses penggantian jauh lebih sulit dan berisiko merusak area motherboard di sekitarnya.

Tabel Pembanding: Cara Cepat Membedakan Ketiganya

Ini ringkasan perbedaan ketiga kondisi yang bisa membantu kamu dan teknisi mengarahkan diagnosis ke kondisi yang tepat:

SOCKET KOTOR

• Gejala datang-pergi berkorelasi dengan suhu HP

• Masalah lebih sering di awal penyalaan atau setelah HP panas lama

• Tidak berubah dengan posisi atau tekanan fisik pada body HP

• Sering membaik sementara setelah HP di-restart

• Tidak ada insiden fisik yang mendahului munculnya masalah

SOCKET LONGGAR

• Gejala berkorelasi dengan posisi dan kondisi mekanis HP

• Masalah berubah saat HP dipegang dengan cara berbeda

• Bisa "diperbaiki sementara" dengan sedikit tekanan di titik tertentu

• Sering muncul atau memburuk setelah HP pernah dibuka untuk servis

• Tidak berubah signifikan berdasarkan suhu HP

SOCKET PATAH

• Gejala lebih konsisten dan lebih parah — tidak sembuh sendiri

• Tidak berubah dengan posisi, tekanan, atau suhu

• Sering dimulai tepat setelah insiden fisik atau setelah servis sebelumnya

• Layar mati total atau ada pola kerusakan display yang fixed dan tidak berubah

• LCD baru pun tidak menyelesaikan masalah

Kenapa Diagnosis yang Salah Bisa Memperburuk Keadaan

Ini adalah inti dari artikel ini — dan alasan mengapa membedakan ketiga kondisi ini bukan sekadar detail teknis tapi keputusan yang punya konsekuensi nyata:

Membersihkan socket yang sebenarnya patah hanya membuang waktu — kondisinya tidak akan berubah karena masalahnya bukan kontaminasi.

Mencoba "mengencangkan" socket yang sebenarnya kotor dengan kapton tape atau teknik lain yang menambah tekanan mekanis bisa justru mempercepat kerusakan pin yang sudah lemah akibat oksidasi.

Mencoba membersihkan socket yang sebenarnya longgar dengan memasukkan cairan pembersih ke dalam socket yang koneksinya sudah tidak optimal bisa meninggalkan residu yang menambah masalah.

Dan yang paling berbahaya: mencoba melepas socket yang sudah rapuh akibat korosi atau patah dengan teknik yang kurang hati-hati bisa menyebabkan pad solder terangkat dari PCB — mengubah masalah yang bisa diselesaikan dengan penggantian socket menjadi kerusakan jalur PCB yang jauh lebih kompleks dan mahal untuk diperbaiki.

Kesimpulan: Tiga Kondisi, Satu Pelajaran — Diagnosis yang Benar Adalah Segalanya

Socket flexible LCD yang longgar, yang kotor, dan yang patah adalah tiga kondisi dengan gejala yang bisa sangat mirip di permukaan tapi dengan mekanisme kerusakan, cara penanganan, dan konsekuensi diagnosis yang salah yang sama sekali berbeda.

Di sinilah pengalaman dan pengetahuan teknisi service HP yang kamu percayakan HP kamu sangat menentukan — bukan hanya kemampuan untuk mengganti komponen, tapi kemampuan untuk membaca kondisi yang ada secara akurat sebelum memutuskan tindakan apapun.

Kalau layar HP Android kamu mengalami masalah yang mencurigakan dan kamu sudah bingung dengan berbagai diagnosa yang berbeda-beda, kunjungi Forto.id di Surabaya. Tim teknisi kami melakukan pemeriksaan socket LCD secara sistematis — membedakan ketiga kondisi berdasarkan gejala, pemeriksaan fisik, dan pengujian yang tepat — sebelum merekomendasikan tindakan apapun.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, kami tidak menebak kondisi socket HP kamu. Kami membacanya — lalu menanganinya dengan cara yang tepat untuk kondisi yang tepat.
