Port Charger HP Android Kamu Karatan Parah Setelah Kena Air dan Sekarang Tidak Mau Ngecas Sama Sekali? JANGAN Langsung Putuskan "Pasti Harus Ganti Port Baru" Sebelum Baca Ini — Karena Karatnya Port Charger Akibat Air Menyimpan Kompleksitas yang Tidak Pernah Diceritakan, dan Keputusan yang Salah di Awal Bisa Mengubah Perbaikan Sederhana Menjadi Penggantian Motherboard! (Bedah Teknisi Forto.id)

Ada perbedaan yang sangat fundamental antara port charger yang kotor karena lint dan debu — yang sudah pernah dibahas secara tersendiri — dengan port charger yang mengalami korosi akibat paparan air.

Keduanya bisa menghasilkan gejala yang sama: HP tidak mau diisi daya, kabel yang tidak mau terkoneksi dengan baik, atau fast charging yang tiba-tiba tidak aktif. Tapi di balik gejala yang serupa itu, ada kondisi fisik dan kimia yang sangat berbeda — dan yang paling penting, ada implikasi terhadap apa yang perlu dilakukan selanjutnya yang berbeda secara sangat signifikan.

Port yang kotor karena lint adalah masalah mekanis sederhana yang hampir selalu bisa diselesaikan dengan pembersihan yang tepat. Port yang karatan akibat air adalah kondisi yang memerlukan evaluasi berlapis — karena korosi di port charger akibat air hampir tidak pernah terisolasi hanya di port itu saja. Ia adalah tanda dari sesuatu yang jauh lebih dalam.

Di artikel ini kita akan eksplorasi tuntas: apa yang sebenarnya terjadi di dalam port charger saat air masuk dan menginisiasi proses korosi, mengapa korosi di port charger akibat air adalah kondisi yang jauh lebih serius dari yang terlihat, bagaimana mengevaluasi seberapa jauh korosi sudah merambat, kapan pembersihan cukup dan kapan penggantian diperlukan, dan mengapa pendekatan yang salah pada perbaikan ini bisa memperburuk kondisi yang sudah ada.

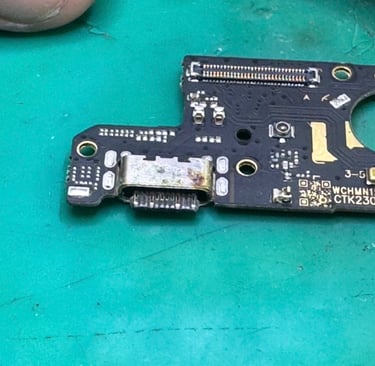

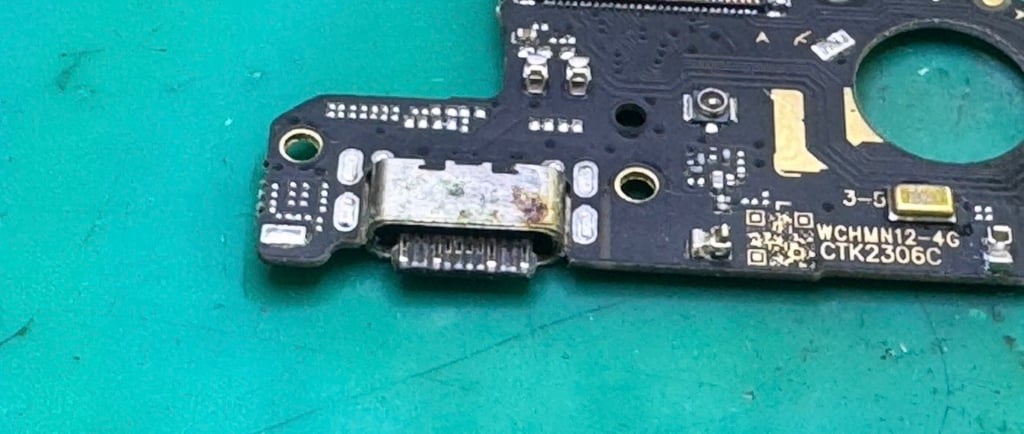

Kimia Korosi di Port Charger: Mengapa Air Biasa Bisa Menghancurkan Logam

Port Charger Bukan Hanya "Lubang Logam"

Sebelum membahas apa yang dilakukan air pada port charger, kita perlu memahami dulu apa yang sebenarnya ada di dalam port charger HP Android modern — karena kompleksitas strukturnya langsung menentukan mengapa korosi di sini bisa begitu serius.

Port USB-C yang digunakan di hampir semua HP Android modern adalah assembly yang sangat padat di dalam ruang yang sangat kecil. Di dalamnya ada:

Pin-pin kontak — biasanya terbuat dari tembaga sebagai material dasar yang kemudian dilapisi dengan nikel sebagai lapisan penghalang, lalu dilapisi dengan emas tipis sebagai lapisan paling luar. Lapisan emas dipilih karena sifatnya yang sangat tahan korosi dan konduktivitasnya yang sangat baik — tapi lapisan ini sangat tipis, sering hanya beberapa mikron, dan tidak bisa melindungi tanpa batas.

Tongue atau insert — struktur plastik di tengah port yang menjadi tempat pin-pin tersusun. Meski plastik sendiri tidak berkarat, ia menjadi medium di mana kelembaban terperangkap dan di mana kontak antara berbagai jenis logam terjadi.

Housing metalik — casing logam yang mengelilingi seluruh assembly, biasanya dari stainless steel atau alloy logam lain. Housing ini adalah referensi ground dan juga memberikan kekuatan struktural.

Jalur PCB yang langsung terhubung ke port — di sisi dalam HP, port terhubung ke motherboard melalui jalur tembaga pada PCB yang sering hanya memiliki sedikit pelindung dari kelembaban.

Ketika air masuk ke port, ia tidak hanya membasahi satu material — ia membasahi beberapa material logam yang berbeda dalam jarak yang sangat rapat. Dan ini adalah kondisi yang sempurna untuk memulai proses yang disebut korosi galvanik.

Korosi Galvanik: Ketika Dua Logam Berbeda Bertemu Air

Korosi galvanik adalah proses elektrokimia yang terjadi ketika dua logam yang berbeda dalam tabel elektromotif (perbedaan potensial elektrokimia) berada dalam kontak dengan satu sama lain dengan adanya elektrolit — dalam hal ini, air yang mengandung mineral, garam, atau kontaminan lain.

Dalam sistem ini, logam yang lebih "aktif" secara elektromotif (lebih mudah teroksidasi) bertindak sebagai anoda dan mulai terkorosi, sementara logam yang lebih "mulia" (lebih tahan oksidasi) bertindak sebagai katoda dan relatif terlindungi.

Di dalam port charger:

Tembaga (material dasar pin) memiliki potensial elektromotif yang menempatkannya sebagai logam yang lebih aktif dibanding emas (lapisan luar) tapi lebih mulia dari besi atau zinc. Ini berarti tembaga akan terkorosi secara preferensial ketika lapisan emas dan nikel pelindungnya sudah menembus atau rusak.

Stainless steel pada housing memiliki komposisi yang berbeda dari tembaga pada pin — perbedaan yang cukup untuk memulai korosi galvanik di titik-titik di mana keduanya berkontak langsung dengan adanya elektrolit.

Timah pada solder yang menyatukan port ke PCB adalah material lain lagi — dengan potensial elektromotif yang berbeda dari tembaga dan baja.

Hasilnya: air yang masuk ke port charger tidak hanya "membasahi" komponen. Ia menjadi elektrolit yang mengaktifkan sel galvanik mini di dalam port — sistem baterai kimia kecil yang menggunakan material-material di dalam port sebagai elektroda dan yang perlahan-lahan "memakan" logam yang lebih aktif.

Mengapa Korosi Berlanjut Bahkan Setelah Air Menguap

Ini adalah aspek yang paling penting untuk dipahami — dan yang paling menjelaskan mengapa HP yang "sudah dikeringkan" setelah kena air masih bisa menunjukkan masalah port charger berminggu-minggu kemudian.

Ketika air yang masuk ke port mengandung mineral (seperti air keran, air hujan yang melewati udara, atau air laut) atau elektrolit lain (seperti keringat yang mengandung garam), proses penguapan air tidak menghilangkan mineral dan elektrolit — ia hanya menghilangkan pelarutnya (air itu sendiri), meninggalkan mineral dan garam sebagai deposit padat di permukaan.

Deposit mineral dan garam ini bersifat higroskopis — mereka menyerap kelembaban dari udara sekitar. Bahkan di ruangan yang terasa kering, kelembaban relatif udara (biasanya 40–70%) cukup untuk mempertahankan lapisan tipis elektrolit cair di atas deposit ini — cukup untuk mempertahankan proses korosi galvanik dengan laju yang lebih rendah tapi konstan.

Korosi galvanik di dalam port charger yang sudah terkontaminasi air bisa berlangsung tanpa henti selama deposit mineral tidak dibersihkan secara tuntas. Ini adalah mengapa port yang terlihat "baik-baik saja" setelah HP dikeringkan bisa memburuk secara progresif selama berminggu-minggu berikutnya — proses korosinya tidak pernah berhenti.

Pemetaan Tingkat Keparahan Korosi Port Charger

Tidak semua korosi port charger akibat air memiliki tingkat keparahan yang sama — dan evaluasi yang akurat tentang seberapa parah korosi yang terjadi adalah langkah yang menentukan seluruh arah penanganan.

Level 1: Oksidasi Ringan pada Permukaan Pin

Karakteristik visual: pin-pin di dalam port yang seharusnya mengkilap (karena lapisan emas) terlihat sedikit kusam atau kecokelatan. Tidak ada deposit putih atau hijau yang terlihat. Perubahan hanya pada kilap permukaan.

Implikasi fungsional: hambatan kontak yang sedikit meningkat — fast charging mungkin tidak lagi seoptimal dulu, atau HP perlu beberapa kali mencoba mencolokkan kabel sebelum pengisian terdeteksi.

Penanganan: pembersihan dengan contact cleaner dan isopropyl alcohol menggunakan teknik yang tepat hampir selalu bisa mengembalikan fungsi normal. Port tidak perlu diganti.

Prognosis jangka panjang jika dibersihkan dengan benar: baik — selama deposit elektrolit dibersihkan tuntas, proses korosi berhenti.

Level 2: Korosi Moderat dengan Deposit Putih

Karakteristik visual: endapan putih atau putih keabu-abuan yang terlihat jelas di dalam port, terutama di sekitar pin-pin dan di sudut-sudut port. Ini adalah mineral deposit — garam-garam mineral yang ditinggalkan oleh air yang menguap.

Implikasi fungsional: pengisian yang tidak konsisten — kadang terdeteksi, kadang tidak, tergantung pada apakah ada cukup kontak di antara deposit. Pengisian yang lebih lambat dari normal karena hambatan kontak yang meningkat signifikan.

Penanganan: pembersihan yang lebih agresif diperlukan — kombinasi mechanical cleaning untuk mengangkat deposit yang sudah mengeras dengan chemical cleaning menggunakan IPA atau contact cleaner. Dalam beberapa kasus, ultrasonic cleaning diperlukan untuk membersihkan deposit di celah-celah yang tidak bisa dijangkau secara mekanis.

Prognosis jangka panjang: tergantung pada seberapa dalam korosi sudah menembus lapisan pelindung pin. Jika lapisan emas masih relatif utuh di bawah deposit, pembersihan bisa mengembalikan fungsi normal. Jika lapisan emas sudah tergerus dan tembaga dasar sudah terekspos dan mulai terkorosi, fungsi mungkin tidak sepenuhnya pulih.

Level 3: Korosi Parah dengan Deposit Berwarna dan Kerusakan Struktural Pin

Karakteristik visual: deposit berwarna — hijau (korosi tembaga, atau verdigris), hitam (sulfida perak atau oksida lain), atau kombinasi putih dan warna-warni. Pin-pin mungkin sudah berubah bentuk — menekuk, bengkok, atau bahkan patah akibat material yang sudah terlalu rapuh karena korosi.

Implikasi fungsional: port kemungkinan besar tidak berfungsi sama sekali, atau berfungsi sangat intermiten dengan karakteristik yang sangat tidak bisa diandalkan.

Penanganan: di level ini, pertanyaan bukan lagi "bisa dibersihkan atau tidak" tapi "apakah sudah cukup parah untuk memerlukan penggantian port, dan apakah korosi sudah merambat ke jalur PCB di sekitarnya."

Prognosis: bervariasi — bergantung pada seberapa dalam korosi sudah merusak material pin dan seberapa jauh sudah merambat ke PCB.

Level 4: Korosi yang Sudah Merambat ke PCB dan Komponen Sekitar

Karakteristik visual: tanda-tanda korosi tidak hanya di dalam port tapi sudah terlihat di jalur PCB di sekitar area port — jalur yang mengubah warna, pad solder yang berubah kondisi, atau bahkan komponen kecil di sekitar area port yang mulai menunjukkan tanda-tanda oksidasi.

Implikasi fungsional: ini sudah bukan hanya masalah port — ini adalah masalah board-level yang memerlukan evaluasi lebih dalam tentang seberapa jauh kontaminasi sudah merambat.

Penanganan: board-level cleaning yang menyeluruh menggunakan ultrasonic cleaner atau teknik pembersihan manual di bawah mikroskop, diikuti dengan evaluasi kondisi setiap komponen yang terdampak. Dalam kasus yang parah, beberapa komponen mungkin perlu diganti.

Evaluasi yang Tidak Bisa Dilewatkan: Port yang Karatan Selalu Butuh Pemeriksaan Lebih Dalam

Ini adalah bagian yang paling penting dari seluruh artikel — dan yang paling membedakan penanganan port karatan akibat air dari penanganan port kotor biasa.

Prinsip yang Tidak Bisa Dinegosiasikan

Air yang cukup untuk menggerakkan port tidak pernah hanya menyentuh port.

Port charger ada di bagian bawah HP — posisi yang secara gravitasi adalah posisi paling rendah. Ketika air masuk melalui port, ia tidak hanya mengisi port lalu berhenti di sana. Ia mengikuti gravitasi dan kapilaris ke arah dalam — melewati jalur di sekitar port, melewati gasket yang mungkin tidak lagi kedap, dan dalam banyak kasus mencapai area di dekat port yang sudah ada di dekat motherboard.

Air yang cukup signifikan untuk menyebabkan korosi yang terlihat di port hampir selalu juga sudah mencapai komponen lain di dalam HP — dalam berbagai tingkat intensitas. Port yang karatannya terlihat parah adalah tanda bahwa air yang masuk cukup banyak atau cukup lama — dan air sebanyak itu hampir pasti sudah melewati port dan menyentuh komponen di sekitarnya.

Ini berarti perbaikan port yang karatan tidak bisa berdiri sendiri — ia harus selalu disertai dengan evaluasi menyeluruh kondisi motherboard dan komponen lain di sekitar area port, dan dalam banyak kasus disertai dengan clean up motherboard yang komprehensif.

Yang Harus Dievaluasi Bersamaan dengan Port

IC Charger dan jalur VBUS: komponen yang paling dekat secara fungsional dengan port charger adalah IC Charger — chip yang mengelola seluruh proses pengisian daya. Posisi IC Charger di motherboard sering tidak jauh dari area port charger. Air yang masuk melalui port dan merambat ke dalam bisa dengan mudah mencapai area IC Charger — menyebabkan korosi pada pad atau jalur yang menghubungkan IC ke port.

Jalur USB data dan jalur CC: pin-pin USB-C membawa jalur yang berbeda — jalur daya (VBUS), jalur data (D+/D-), jalur CC yang mengontrol negosiasi fast charging, dan jalur ground. Korosi pada jalur CC khususnya bisa menyebabkan fast charging yang tidak berfungsi meski pengisian dasar masih berjalan — gejala yang sering didiagnosa salah sebagai "IC Charger rusak."

Komponen kecil di sekitar area port: kapasitor dan resistor kecil yang ada di area sekitar port charger — komponen yang sering tidak disebutkan dalam diskusi perbaikan port — bisa mengalami korosi pada sambungan soldernya yang sangat tipis, menyebabkan masalah yang tidak langsung terkait dengan port secara fisik tapi yang mempengaruhi fungsi pengisian.

Area ground di sekitar port: port charger terhubung ke sistem grounding HP melalui housing metaliknya. Korosi pada titik-titik grounding ini bisa menyebabkan ground offset yang mempengaruhi stabilitas pengisian — fenomena yang sudah dibahas dalam konteks yang berbeda di artikel tentang arus nggantung.

Proses Perbaikan yang Benar: Berlapis dan Sistematis

Tahap 1: Pembersihan Awal dan Evaluasi Visual

Sebelum keputusan apapun diambil, pembersihan ringan dan evaluasi visual dilakukan — bukan untuk memperbaiki, tapi untuk melihat kondisi sebenarnya dengan lebih jelas.

Deposit yang menutupi kondisi pin sering menghalangi evaluasi yang akurat. Pembersihan awal dengan IPA menggunakan kuas yang sesuai mengangkat deposit permukaan dan mengungkapkan kondisi yang sebenarnya di bawahnya — apakah pin masih utuh atau sudah terdegradasi, apakah housing masih dalam kondisi baik, dan apakah sudah ada tanda-tanda korosi yang merambat ke PCB.

Tahap 2: Evaluasi Kedalaman Korosi dan Kondisi Pin

Di bawah pencahayaan yang kuat dan idealnya di bawah pembesaran (kaca pembesar atau mikroskop), setiap pin di dalam port dievaluasi secara individual:

Warna pin: pin yang masih memiliki lapisan emas mengkilap dalam kondisi baik. Pin yang berwarna kecokelatan menunjukkan oksidasi lapisan emas yang sudah mulai. Pin yang berwarna kehijauan menunjukkan korosi tembaga yang berarti lapisan pelindung sudah tertembus. Pin yang berwarna hitam menunjukkan oksidasi yang lebih parah.

Integritas struktural pin: apakah pin masih dalam posisi yang benar, apakah ada yang tertekuk atau rapuh. Pin yang sudah sangat terkorosi menjadi rapuh — ia masih terlihat ada tapi kekuatan mekaniknya sangat berkurang dan bisa patah saat konektor kabel dimasukkan.

Kondisi tongue/insert: apakah ada deposit yang masuk ke celah antara pin-pin yang bisa menciptakan short circuit.

Tahap 3: Pembersihan Komprehensif Port

Untuk korosi di level 1 dan 2, pembersihan komprehensif dilakukan menggunakan kombinasi:

Contact cleaner elektronik yang diformulasikan untuk melarutkan oksida logam — disemprotkan ke dalam port dalam jumlah yang terkontrol, bukan berlebihan.

Pembersihan mekanis yang sangat hati-hati menggunakan alat dengan ujung yang tidak merusak — untuk mengangkat deposit yang sudah mengeras yang tidak larut dengan chemical cleaning saja.

IPA konsentrasi tinggi (90–99%) sebagai finishing — melarutkan residu dari contact cleaner dan memastikan port bersih dari semua kontaminan.

Pengeringan — port dibiarkan mengering sempurna sebelum diuji, idealnya menggunakan drying cabinet dengan sirkulasi udara hangat yang terkontrol.

Tahap 4: Pengujian Fungsi Setelah Pembersihan

Setelah port dibersihkan, fungsi diuji secara sistematis — bukan hanya "apakah HP mau diisi" tapi:

Apakah pengisian terdeteksi dengan andal pada percobaan pertama tanpa perlu goyang-goyang kabel? Apakah fast charging aktif dengan charger original? Apakah HP terdeteksi sebagai perangkat saat dihubungkan ke komputer via USB? Apakah pengisian berjalan pada watt yang seharusnya atau lebih rendah dari spesifikasi?

Jika semua fungsi kembali normal setelah pembersihan: port tidak perlu diganti. Tapi evaluasi kondisi motherboard tetap harus dilakukan karena, seperti yang sudah dijelaskan, air yang cukup untuk menggerakkan port hampir pasti sudah mencapai komponen lain.

Jika fungsi tidak kembali normal setelah pembersihan: keputusan selanjutnya adalah penggantian port.

Tahap 5: Penggantian Port jika Diperlukan

Penggantian port charger USB-C adalah prosedur yang memerlukan micro soldering karena port tidak hanya dijepitkan secara mekanis — ia disolder ke PCB melalui pad-pad yang menghubungkan setiap pin port ke jalur di motherboard.

Proses pelepasan port lama menggunakan hot air station dengan suhu yang dikalibrasi untuk melunakkan solder di bawah port tanpa merusak komponen di sekitarnya atau menyebabkan delamination PCB.

Pembersihan pad setelah port dilepas — ini adalah tahap yang sangat kritis dan yang paling menentukan kualitas hasil penyolderan port baru. Pad yang sudah terkorosi harus dibersihkan dengan sangat hati-hati — menggunakan wick solder dan flux untuk mengangkat timah lama, kemudian contact cleaner untuk membersihkan sisa oksida. Pad yang tidak bersih dengan sempurna akan menghasilkan sambungan solder yang tidak optimal untuk port baru.

Evaluasi pad setelah pembersihan — di bawah mikroskop, setiap pad diperiksa kondisinya. Pad yang sudah terdegradasi parah akibat korosi mungkin sudah tidak bisa menerima solder dengan baik — kondisi yang memerlukan teknik tambahan seperti pad repair atau dalam kasus yang ekstrem, jumper wire untuk menyambungkan kembali ke jalur di posisi yang berbeda.

Pemasangan port baru dengan solder yang fresh, flux yang cukup, dan heat yang terkontrol — memastikan setiap pin tersambung ke pad yang sesuai tanpa ada solder bridge di antara pin yang berdekatan.

Pertanyaan yang Sering Muncul: Apakah Port yang Karatan Bisa Dibersihkan Sendiri?

Ini adalah pertanyaan yang perlu dijawab dengan jujur, bukan hanya dengan "jangan coba sendiri" tanpa penjelasan.

Untuk korosi level 1 yang sangat ringan — oksidasi permukaan yang belum menghasilkan deposit yang signifikan — pembersihan hati-hati dengan IPA dan kuas lembut yang sangat tipis bisa dilakukan sendiri oleh pengguna yang berhati-hati. Tapi penting: gunakan IPA konsentrasi tinggi (90%+, bukan alkohol gosok biasa yang hanya 70%), pastikan HP dalam kondisi mati dan baterai tidak diisi, dan jangan menyalakan HP sampai port benar-benar kering.

Untuk korosi level 2 ke atas — deposit putih yang sudah terbentuk, warna pin yang sudah berubah, atau kondisi yang sudah lebih dari sekadar kusam di permukaan — pembersihan sendiri tidak direkomendasikan. Ini bukan karena prosesnya tidak mungkin dilakukan sendiri, tapi karena:

Pembersihan yang tidak tuntas pada deposit yang sudah mengeras sering kali hanya "mendorong" deposit lebih dalam ke celah-celah yang lebih sulit dijangkau, membuat kondisi lebih buruk dari sebelum dibersihkan.

Evaluasi kondisi PCB di sekitar port — yang harus selalu menyertai penanganan port karatan akibat air — memerlukan pembongkaran HP dan pemeriksaan di bawah pembesaran yang tidak bisa dilakukan tanpa alat yang tepat.

Kesimpulan: Port yang Karatan adalah Pintu — Bukan Tujuan — dari Proses Perbaikan

Port charger yang karatan akibat air adalah masalah yang, jika ditangani hanya sebagai masalah port, akan diselesaikan secara tidak lengkap. Karena korosi yang terlihat di port adalah ekspresi dari sesuatu yang sudah terjadi lebih luas di dalam HP — kontaminasi air yang jalurnya dimulai dari port tapi yang dampaknya mungkin sudah menyebar lebih jauh.

Perbaikan yang benar dimulai dari port — membersihkan atau mengganti sesuai kondisi — tapi tidak berakhir di sana. Ia berlanjut ke evaluasi menyeluruh kondisi area di sekitar port, clean up yang diperlukan untuk menghentikan proses korosi yang mungkin masih berjalan, dan verifikasi menyeluruh semua fungsi yang berhubungan dengan pengisian setelah perbaikan selesai.

Kalau HP Android atau iPhone kamu mengalami masalah pengisian setelah kena air — dan port charger-nya menunjukkan tanda-tanda korosi — dan kamu ada di Surabaya, kunjungi Forto.id. Kami melakukan evaluasi kondisi port secara menyeluruh, menentukan level korosi yang terjadi, melakukan pembersihan atau penggantian yang sesuai, dan memastikan evaluasi kondisi motherboard di sekitar port dilakukan bersamaan — bukan hanya memperbaiki yang terlihat tapi juga memastikan apa yang tidak terlihat sudah ditangani dengan benar.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, kami memperbaiki port yang terlihat — dan kami memeriksa apa yang tidak terlihat di baliknya. Karena port yang karatan hanya menceritakan permulaan dari cerita yang lebih panjang.

Forto.id — Solusi Terbaik Kerusakan Smartphone Kamu.

Kami spesialis di bidang perbaikan kerusakan Smartphone : Oppo, Vivo, Realme, Xiaomi, Google Pixel, Apple, iPhone, iPad , MacBook, iWacth, Airpod, Infinix, Samsung, HTC, One-Plus, TCL, Huawei, Honor, Lenovo, Motorola, Sony.

Keuntungan Service di Forto Premium Gadget Repair Service Surabaya :

• Mendengarkan dan memahami terlebih dahulu keluhan calon customer dengan detail.

• Konsultasi dan Check-Up kerusakan secara gratis.

• Pengerjaan yang transparan dan dapat dilihat langsung dalam proses pengerjaan

• Pengerjaan yang relatif cepat dan bisa ditunggu dalam 15 menit – 2 jam pengerjaan.

• Melakukan proses pengerjaan berdasarkan Analisa dan Observasi sesuai dengan SOP yang berlaku di Forto.id.

• Harga kompetitif dengan hasil yang maksimal dan bergaransi Panjang (1 – 6 Bulan Garansi)

Untuk menjamin kepuasan pelanggan akan layanan service perbaikan Smartphone : Oppo, Vivo, Realme, Xiaomi, Google Pixel, Apple,iphone,iPad,MacBook,iWacth,Airpod, Infinix, Samsung, HTC, One-Plus, TCL, Huawei, Honor, Lenovo, Motorola, Sony Anda miliki langsung ditangani sendiri oleh teknisi berpengalaman dan profesional. Segala komponen dan peralatan yang memadai didukung ketersediaan sparepart yang original dan kami hanya membutuhkan waktu 1 jam termasuk menguji perangkat Apple Anda dengan Komponen baru setelah proses perbaikan Anda tidak perlu menunggu lama anda juga bisa melihat langsung proses pengerjaannya.

Kunjungi Outlet Spare Part dan Service produk Apple kami di Jl. Raya Manyar No.57

Ingin berkonsultasi masalah Gadget anda? Silahkan hubungi kami di kontak berikut:

• Whatsapp : 0853-8555-7757

• Instagram : @forto_id

• TikTok : @forto_id

• Youtube : @forto_id

• Google Bisnis : Forto Premium Gadget Repair Service

• HomePage : Forto.id
