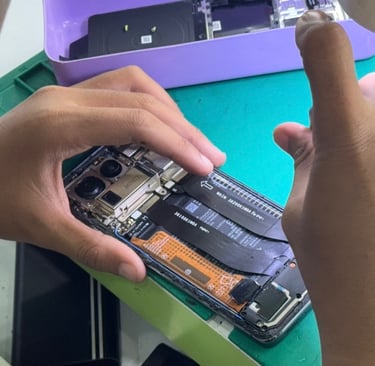

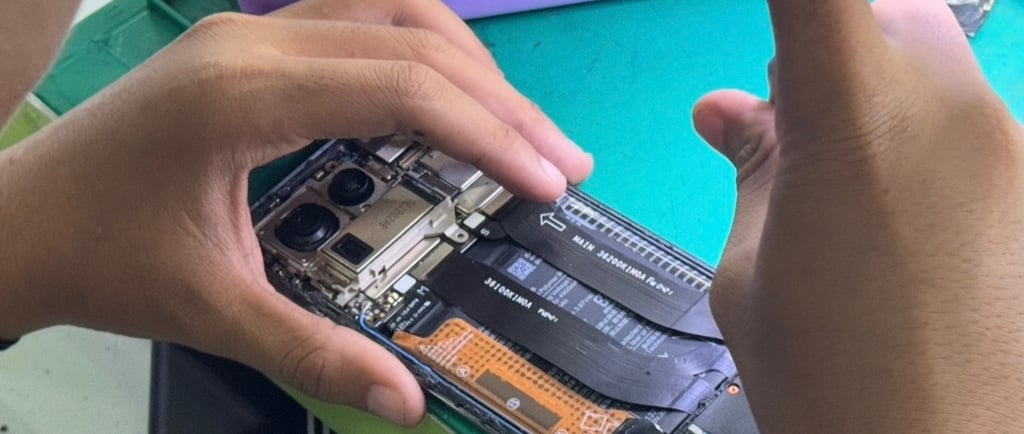

Teknisi HP Kamu Bilang "Perlu Baca Skematik Dulu Sebelum Bisa Mulai" dan Kamu Bertanya-Tanya Apakah Itu Alasan untuk Mengulur Waktu atau Meminta Bayaran Lebih? INILAH Penjelasan Jujur Mengapa Tidak Ada Satu Pun Perbaikan Mesin HP Android Level Serius yang Bisa Dilakukan dengan Benar Tanpa Dokumen Teknis yang Sering Tebalnya Ratusan Halaman Ini! (Bedah Teknisi Forto.id)

Ada satu momen yang hampir selalu terjadi ketika pengguna membawa HP Android dengan kerusakan mesin yang serius ke tempat service HP yang benar-benar profesional.

Setelah HP diperiksa secara fisik dan beberapa pengujian awal dilakukan, teknisi berkata: "Saya perlu cek skematiknya dulu sebelum bisa lanjut."

Dan hampir selalu, respons pengguna adalah salah satu dari dua hal: kebingungan ("Skematik? Apa itu?") atau kecurigaan ("Kok perlu dokumen segala, memangnya tidak hafal?").

Kedua respons itu sangat wajar. Karena dari perspektif pengguna, seorang teknisi yang berpengalaman seharusnya sudah tahu cara memperbaiki HP — mengapa ia perlu membaca dokumen dulu? Bukankah itu seperti seorang dokter yang harus membuka buku teks sebelum bisa memeriksa pasien?

Tapi analogi itu tidak tepat. Yang lebih tepat adalah seorang ahli bedah yang harus membaca hasil CT scan dan MRI pasien sebelum bisa memutuskan teknik operasi yang tepat — bukan karena ia tidak tahu cara bedah, tapi karena setiap pasien memiliki anatomi yang unik yang tidak bisa diasumsikan sama dengan pasien lain, dan membedah tanpa peta yang akurat adalah cara paling cepat menuju komplikasi yang tidak perlu.

Skematik motherboard HP Android adalah CT scan dan MRI dari mesin HP — peta detail yang menunjukkan setiap komponen, setiap jalur, setiap koneksi, dan setiap hubungan fungsional yang ada di dalam motherboard yang ukurannya tidak lebih besar dari telapak tangan. Dan di artikel ini kita akan jelaskan tuntas: apa itu skematik motherboard HP, apa yang ada di dalamnya, mengapa ia tidak bisa digantikan oleh pengalaman atau intuisi teknisi sehebat apapun, dan bagaimana ia digunakan dalam proses perbaikan mesin HP Android yang sebenarnya.

Apa Itu Skematik Motherboard HP Android?

Definisi yang Lebih Luas dari Sekadar "Diagram Rangkaian"

Skematik dalam konteks board repair HP Android adalah dokumen teknis yang menggambarkan seluruh sirkuit elektronik pada motherboard secara lengkap — setiap komponen yang ada, setiap koneksi listrik di antara komponen-komponen tersebut, dan setiap karakteristik yang relevan dari setiap elemen dalam sirkuit.

Tapi skematik HP Android modern bukan sekadar satu lembar diagram sederhana. Ia adalah dokumen yang bisa terdiri dari ratusan halaman — masing-masing menggambarkan subsistem yang berbeda: halaman untuk jalur manajemen daya, halaman untuk subsistem audio, halaman untuk antarmuka kamera, halaman untuk modul radio frekuensi, halaman untuk subsistem memori, dan seterusnya.

Untuk memberikan gambaran tentang kompleksitasnya: skematik untuk Samsung Galaxy S series flagship bisa mencakup lebih dari 300 halaman diagram. Skematik untuk iPhone flagship bahkan lebih tebal — dan lebih sulit didapat karena Apple sangat ketat dalam menjaga kerahasiaan dokumen teknis internalnya.

Dua Jenis Dokumen yang Sering Digunakan Bersama

Dalam praktik board repair yang serius, skematik hampir selalu digunakan bersama dengan dokumen kedua yang disebut board view (atau "PCB layout view") — dan keduanya melengkapi satu sama lain dengan cara yang sangat penting.

Skematik menunjukkan koneksi logis — komponen A terhubung ke komponen B melalui jalur tertentu, dengan nilai komponen tertentu, pada node bernama tertentu. Tapi skematik tidak menunjukkan di mana fisik komponen-komponen itu berada di atas PCB.

Board view menunjukkan posisi fisik — di mana tepatnya setiap komponen berada di atas PCB, di sisi mana (atas atau bawah), dan area mana yang mengelilinginya. Tapi board view tidak menunjukkan koneksi logis secara lengkap.

Kombinasi keduanya memberikan sesuatu yang tidak bisa diberikan oleh masing-masing secara sendiri:kemampuan untuk melihat bahwa "node VBAT_SYS di skematik adalah pad yang ada di koordinat X,Y di board view" — yang memungkinkan teknisi untuk dengan akurat menempatkan probe multimeter di titik yang benar di atas PCB untuk melakukan pengukuran yang diperlukan dalam diagnosa.

Tanpa skematik: teknisi tidak tahu harus mengukur apa dan di titik mana yang bermakna. Tanpa board view: teknisi tidak tahu di mana letak fisik titik yang harus diukur. Dengan keduanya: teknisi punya panduan lengkap untuk setiap langkah diagnosa dan perbaikan.

Apa yang Ada di Dalam Skematik: Anatomi Dokumen yang Menentukan Segalanya

Power Domain Map: Fondasi dari Semua Diagnosa

Bagian terpenting dari skematik motherboard HP Android — dan yang pertama kali dicari oleh teknisi board repair berpengalaman saat menghadapi HP bermasalah — adalah power domain map, atau peta domain daya.

Power domain map menunjukkan:

Setiap power rail yang ada — jalur tegangan yang mensuplai kelompok komponen tertentu. Motherboard HP Android modern bisa memiliki lebih dari 50 power rail yang berbeda — masing-masing dengan nilai tegangan yang spesifik (0.6V, 0.8V, 1.1V, 1.8V, 2.8V, 3.3V, 5V, dan sebagainya) dan masing-masing mensuplai kelompok komponen yang spesifik.

Sumber setiap rail — dari mana tegangan untuk rail tersebut berasal. Apakah langsung dari baterai (VBAT), dari PMIC melalui regulator tertentu, atau dari IC regulator terpisah yang khusus untuk subsistem tertentu.

Urutan pengaktifan (power sequence) — urutan di mana setiap rail harus aktif saat HP dinyalakan. Ini adalah informasi yang sangat kritis — SoC memerlukan tegangan rail tertentu aktif sebelum ia bisa menginisialisasi komponen lain. Jika urutan ini salah atau jika satu rail dalam urutan tidak aktif, seluruh proses boot bisa gagal.

Proteksi dan kontrol setiap rail — pin mana yang mengontrol apakah rail aktif atau tidak, dan proteksi apa yang ada (overcurrent, overvoltage, thermal shutdown).

Mengapa ini penting untuk diagnosa: ketika HP tidak mau menyala, teknisi menggunakan power domain map untuk menelusuri urutan pengaktifan rail secara sistematis — mengukur rail pertama yang seharusnya aktif, kemudian rail kedua, dan seterusnya. Ketika menemukan rail yang seharusnya aktif tapi tidak aktif, teknisi telah menemukan area di mana masalah berada — dan bisa menelusuri lebih lanjut untuk menemukan komponen spesifik yang menyebabkan rail tersebut tidak aktif.

Tanpa power domain map: teknisi hanya bisa mengukur secara random, berharap menemukan sesuatu yang tidak normal. Dengan power domain map: setiap langkah pengukuran bermakna dan sistematis.

Net Names: Bahasa Universal yang Menghubungkan Skematik dengan Realita

Setiap jalur koneksi dalam skematik memiliki nama — disebut net name. Net name adalah label yang diberikan untuk mengidentifikasi jalur secara unik di seluruh dokumen skematik.

Nama-nama ini mengikuti konvensi yang, meski tidak sepenuhnya standar antar merek, cukup konsisten untuk memberikan informasi langsung tentang fungsi jalur tersebut:

VBAT — tegangan langsung dari baterai. PP_VCC_MAIN (konvensi Apple) atau VDD_MAIN — tegangan utama yang mensuplai PMIC. PMIC_GPIO_n — jalur sinyal GPIO dari PMIC. PP1V8_AUDIO atau AVDD_1V8 — tegangan 1.8V untuk subsistem audio. MIPI_CSI_DATA_0P dan MIPI_CSI_DATA_0N — jalur data differential positif dan negatif untuk antarmuka kamera MIPI CSI.

Mengapa net names penting untuk perbaikan: ketika teknisi menemukan bahwa sebuah net tidak memiliki tegangan yang benar, ia bisa mencari net name yang sama di semua halaman skematik — menemukan setiap komponen yang terhubung ke net tersebut, setiap jalur yang membawanya, dan setiap kemungkinan sumber masalah.

Ini adalah cara teknisi berpengalaman bekerja: bukan dengan mengikuti jejak fisik jalur di PCB (yang tidak mungkin dilakukan pada PCB berlapis yang jalurnya tersembunyi di lapisan dalam), tapi dengan mengikuti net name di skematik — menemukan setiap komponen yang ada di net yang bermasalah dan mengeliminasi kemungkinan penyebab satu per satu.

Nilai Komponen dan Toleransi: Detail yang Menentukan Pengukuran

Skematik menunjukkan nilai setiap komponen pasif — resistansi resistor, kapasitansi kapasitor, induktansi induktor — beserta toleransinya.

Ini krusial untuk diagnosa karena memungkinkan teknisi untuk membandingkan pengukuran aktual dengan nilai yang seharusnya:

Resistor yang seharusnya bernilai 10kΩ tapi yang pengukurannya menunjukkan hanya 100Ω kemungkinan besar mengalami short circuit atau sedang berada dalam sirkuit yang ada short circuit-nya. Kapasitor yang seharusnya bernilai 100nF tapi yang menunjukkan nilai sangat tinggi kemungkinan terbuka (open). Resistor pull-up yang menghasilkan node di tegangan yang terlalu rendah dari yang seharusnya mengindikasikan ada sesuatu yang "menarik" node tersebut ke bawah.

Tanpa mengetahui nilai yang seharusnya dari skematik, pengukuran yang dilakukan tidak memiliki konteks — angka yang dibaca tidak bisa diinterpretasikan apakah normal atau abnormal.

Mengapa Pengalaman Teknisi Tidak Bisa Menggantikan Skematik

Ini adalah argumen yang paling penting — dan yang paling langsung menjawab kecurigaan pengguna bahwa "teknisi berpengalaman seharusnya tidak perlu baca dokumen."

Setiap Model HP adalah Desain yang Unik

Ini adalah fakta yang paling fundamental: motherboard setiap model HP Android adalah desain yang unik. Bukan hanya berbeda antar merek — berbeda antar model dari merek yang sama, berbeda antara generasi yang sama dengan chipset berbeda, dan bahkan berbeda antara varian pasar yang berbeda dari model yang sama.

Samsung Galaxy A54 memiliki arsitektur motherboard yang berbeda dari Samsung Galaxy A53 — meski namanya hampir sama dan sering dikira identik oleh pengguna. Redmi Note 12 dan Redmi Note 12 Pro memiliki desain power delivery yang berbeda karena chipset yang berbeda. Oppo Reno 8 dan Oppo Reno 8 Pro menggunakan IC charger yang berbeda karena spesifikasi pengisian yang berbeda.

Teknisi yang sudah mengerjakan ratusan model HP berbeda tidak menghapal setiap detail dari setiap model — itu tidak mungkin. Yang mereka miliki adalah kemampuan untuk membaca dan menginterpretasikan skematikdengan cepat dan akurat — kemampuan untuk, dalam waktu beberapa menit, memahami arsitektur power delivery model HP yang belum pernah mereka kerjakan sebelumnya.

Teknisi yang mengklaim bisa memperbaiki HP tanpa skematik dari semua model yang pernah ada adalah teknisi yang sedang mengandalkan tebakan berbasis pengalaman — dan tebakan, seakurat apapun, bukan substisit yang memadai untuk data yang akurat ketika yang dipertaruhkan adalah komponen yang nilainya bisa jutaan rupiah.

Variasi yang Tidak Terlihat dari Luar

Ada situasi yang sangat spesifik di mana pengalaman dari model lain bisa aktif menyesatkan daripada membantu:

Komponen yang terlihat identik tapi nilainya berbeda. Resistor 0201 yang ada di posisi yang secara visual terlihat sama di dua model berbeda mungkin memiliki nilai yang sangat berbeda — satu mungkin 0Ω (jumper) sementara yang lain 100kΩ (pull-up). Teknisi yang berasumsi nilainya sama karena posisi dan tampilannya serupa akan salah menginterpretasikan pengukuran.

IC yang terlihat identik tapi berbeda versi. Dua HP yang menggunakan PMIC dengan nama IC yang sama bisa menggunakan versi yang berbeda dengan register konfigurasi yang berbeda — konfigurasi yang hanya bisa diketahui dari skematik atau dari datasheet versi spesifik yang digunakan.

Proteksi yang berbeda. Beberapa model memiliki proteksi tambahan pada jalur tertentu yang tidak ada di model lain — fuse yang bisa putus, atau komponen proteksi yang karakteristiknya berbeda. Teknisi yang tidak mengetahui ada proteksi di jalur tersebut mungkin akan mencoba mem-bypass masalah dengan cara yang merusak proteksi yang seharusnya ada.

Bagaimana Skematik Digunakan dalam Praktik Perbaikan Mesin HP

Ini adalah bagian yang paling konkret — gambaran tentang bagaimana skematik sebenarnya digunakan selama proses perbaikan mesin HP Android.

Kasus 1: HP Mati Total — Diagnosa Berbasis Power Sequence

HP mati total dan tidak merespons sama sekali bahkan ketika dicolokkan ke charger. Ini adalah kasus yang paling umum masuk ke meja board repair.

Langkah dengan skematik:

Teknisi membuka halaman power delivery di skematik. Ia mengidentifikasi power sequence — urutan rail yang harus aktif saat HP mendapat daya dari charger atau baterai.

Rail pertama yang biasanya harus aktif adalah tegangan langsung dari baterai (VBAT/PP_BATT_VCC). Teknisi menggunakan board view untuk menemukan titik pengukuran untuk rail ini di PCB, lalu mengukurnya. Jika ada tegangan — rail ini aktif, lanjut ke rail berikutnya. Jika tidak ada — ada masalah di jalur antara baterai dan titik ini.

Rail berikutnya mungkin adalah tegangan yang dihasilkan oleh PMIC dari VBAT. Teknisi mengikuti jalur di skematik untuk menemukan komponen apa yang seharusnya menghasilkan tegangan ini dari VBAT, lalu menggunakan board view untuk menemukan titik pengukuran yang relevan.

Proses ini berlanjut — setiap rail diperiksa secara berurutan sesuai power sequence — sampai teknisi menemukan rail pertama yang tidak aktif padahal seharusnya aktif. Di titik itulah masalah berada.

Kemudian, skematik digunakan untuk menelusuri apa yang seharusnya menghasilkan rail tersebut — komponen mana, dikontrol oleh sinyal mana, dengan komponen proteksi mana. Setiap elemen ini diperiksa secara sistematis sampai komponen spesifik yang gagal ditemukan.

Tanpa skematik: teknisi harus mengukur secara random, berharap menemukan sesuatu yang tidak normal. Proses ini bisa memakan waktu sangat lama — atau tidak pernah berhasil sama sekali untuk kasus yang lebih kompleks.

Dengan skematik: setiap langkah pengukuran bermakna dan memajukan diagnosa menuju komponen yang bermasalah secara sistematis.

Kasus 2: HP Pengisian Bermasalah — Menelusuri Jalur VBUS

HP tidak mau diisi daya atau pengisian sangat lambat. Diagnosa berbasis skematik:

Teknisi membuka halaman yang menggambarkan jalur VBUS — jalur yang membawa tegangan dari charger ke dalam HP melalui port USB. Skematik menunjukkan komponen-komponen yang ada di jalur ini: fuse atau resistor pembatas arus, proteksi ESD, IC USB atau switch mux yang mungkin ada, dan akhirnya IC Charger.

Dengan mengikuti jalur ini di skematik dan menemukan titik pengukurannya di board view, teknisi bisa dengan cepat menentukan di mana tegangan VBUS berhenti — apakah sebelum fuse (fuse putus), setelah fuse tapi sebelum IC Charger (jalur atau komponen di antara yang bermasalah), atau tegangan sampai ke IC Charger tapi IC tidak menghasilkan output ke baterai (IC Charger bermasalah).

Tanpa skematik, menelusuri jalur ini adalah pekerjaan yang mengandalkan asumsi tentang di mana komponen-komponen tersebut berada — asumsi yang bisa sangat salah untuk model HP yang tidak familiar.

Kasus 3: Masalah Intermiten — Menelusuri Jalur yang Tidak Terduga

Ini adalah kasus yang paling menunjukkan nilai skematik — karena masalah intermiten sering memiliki penyebab di jalur yang tidak intuitif bagi teknisi tanpa panduan.

HP yang sinyal-nya kadang hilang, kadang tidak. Diagnosa tanpa skematik mungkin langsung mengarah ke "antena bermasalah" atau "modul RF bermasalah."

Tapi dengan skematik, teknisi bisa melihat bahwa antara modul RF dan SoC ada beberapa komponen di jalur RF output — filter, coupler, switch antena — yang masing-masing bisa menjadi sumber masalah intermiten. Teknisi juga bisa melihat jalur sinyal kontrol yang menentukan ke antena mana sinyal diarahkan — jalur yang kalau bermasalah bisa menyebabkan antena switching yang tidak bekerja dengan benar.

Dengan menelusuri semua jalur ini di skematik dan mengukur di titik-titik yang relevan (ditemukan di board view), teknisi bisa mengeleminasi kemungkinan penyebab satu per satu sampai yang tersisa adalah penyebab yang sebenarnya.

Skematik yang Tidak Tersedia: Realita yang Mempersulit Board Repair

Ini adalah aspek yang perlu disampaikan dengan jujur — karena tidak semua skematik tersedia untuk semua model HP.

Ketersediaan yang Tidak Merata

Skematik motherboard HP adalah dokumen yang, secara resmi, adalah properti intelektual pabrikan HP. Pabrikan tidak mendistribusikan dokumen ini secara bebas — mereka memberikannya hanya kepada mitra servis resmi (Authorized Service Center) di bawah perjanjian kerahasiaan yang ketat.

Di luar jalur resmi, skematik beredar di kalangan komunitas board repair melalui berbagai sumber — beberapa legal (dari teknisi yang mendapatkannya secara resmi), beberapa berada di area abu-abu hukum (bocoran dari pihak internal pabrikan atau distributor).

Ketersediaan skematik sangat bervariasi:

HP merek populer dengan pasar besar — Samsung Galaxy S/A series, Xiaomi/Redmi flagship dan mid-range populer, Oppo Reno/Find series — memiliki skematik yang relatif lebih mudah ditemukan di komunitas board repair karena populasinya besar dan banyak pihak yang memiliki kepentingan untuk mendistribusikannya.

HP kurang populer atau model yang sangat baru — skematik mungkin belum tersedia sama sekali di luar jalur resmi. Untuk model-model ini, board repair tanpa skematik memang terkadang terpaksa dilakukan — tapi dengan keterbatasan diagnosa yang signifikan.

iPhone dan produk Apple — Apple adalah pabrikan yang paling agresif dalam menjaga kerahasiaan skematiknya, dan skematik Apple sangat terbatas ketersediaannya bahkan di komunitas board repair. Ini salah satu alasan mengapa board repair iPhone secara umum lebih sulit dan lebih mahal dari Android.

Ketika Skematik Tidak Tersedia: Pendekatan Alternatif dan Keterbatasannya

Ketika skematik tidak tersedia, teknisi yang kompeten masih bisa mencoba beberapa pendekatan — tapi semua pendekatan ini memiliki keterbatasan yang harus dikomunikasikan dengan jujur kepada pengguna:

Reverse engineering berbasis pengukuran — mengukur tegangan dan resistansi di berbagai titik di PCB, membangun pemahaman tentang arsitektur power delivery dari pengukuran empiris. Ini memakan waktu sangat lama dan hasilnya tidak selengkap skematik.

Referensi silang dari model yang mirip — menggunakan skematik model yang berbeda tapi menggunakan chipset yang sama sebagai referensi parsial. Berguna tapi berisiko karena perbedaan implementasi antar model.

Konsultasi dengan komunitas board repair — komunitas online board repair yang aktif kadang memiliki anggota yang sudah mengerjakan model yang sama dan bisa berbagi informasi spesifik. Tapi ini bergantung pada keberuntungan dan tidak selalu menghasilkan informasi yang lengkap atau akurat.

Mengapa Kemampuan Membaca Skematik Adalah Pembeda Terbesar

Dari seluruh pembahasan di atas, satu kesimpulan yang tidak bisa dihindari muncul dengan sendirinya: kemampuan membaca dan menginterpretasikan skematik adalah salah satu kemampuan yang paling langka dan paling berharga dalam dunia board repair HP Android.

Bukan karena skematik sulit didapat — meski itu juga tantangan. Tapi karena membaca skematik elektronik dan menggunakannya untuk diagnosa yang efektif adalah keterampilan yang memerlukan pemahaman elektronik yang cukup dalam — pemahaman tentang apa yang dimaksud oleh setiap simbol, apa implikasi dari setiap koneksi, dan bagaimana menginterpretasikan hasil pengukuran aktual dalam konteks yang ditunjukkan skematik.

Teknisi yang hanya bisa "mengganti komponen yang terlihat rusak" tanpa bisa membaca skematik adalah teknisi yang kemampuannya terbatas pada kasus di mana kerusakannya sudah sangat jelas secara visual. Untuk kasus yang lebih kompleks — HP yang tidak mau menyala tanpa alasan jelas, HP yang bermasalah secara intermiten, HP yang sudah pernah dikerjakan di beberapa tempat servis — tanpa kemampuan membaca skematik, kemungkinan berhasil sangat terbatas.

Di Forto.id, seluruh proses perbaikan mesin HP Android untuk kasus yang memerlukan diagnosa mendalam dilakukan dengan menggunakan skematik dan board view sebagai panduan — bukan sebagai formalitas, tapi sebagai alat kerja yang menentukan apakah diagnosa yang dilakukan akurat dan apakah perbaikan yang dilakukan tepat sasaran.

Kesimpulan: Skematik Bukan Pengganti Keahlian — Ia adalah Alat yang Mengoptimalkan Keahlian

Teknisi board repair yang kompeten dengan skematik jauh lebih efektif dari teknisi yang sama tanpa skematik — bukan karena skematik menggantikan pengetahuan dan pengalaman, tapi karena skematik memberikan konteks yang membuat pengetahuan dan pengalaman bisa diaplikasikan secara tepat sasaran.

Seperti seorang ahli bedah yang keahliannya tidak berkurang dengan menggunakan gambar medis sebagai panduan — keahliannya justru terekspress lebih optimal dengan panduan yang akurat. Demikian pula teknisi board repair — kemampuannya untuk mengidentifikasi dan memperbaiki kerusakan terwujud secara optimal ketika ia memiliki peta yang akurat dari medan yang sedang dikerjakan.

Meminta skematik sebelum perbaikan mesin dimulai adalah tanda profesionalisme, bukan ketidakmampuan. Ia adalah tanda bahwa teknisi tersebut cukup tahu untuk mengetahui apa yang tidak ia ketahui — dan cukup jujur untuk mengakui bahwa diagnosa yang akurat memerlukan data yang akurat, bukan asumsi yang percaya diri.

Kalau HP Android kamu mengalami kerusakan mesin — mati total, bermasalah setelah kena air, tidak mau ngecas, atau kerusakan lain yang memerlukan perbaikan di level motherboard — dan kamu ada di Surabaya, kunjungi Forto.id. Kami melakukan board repair dengan pendekatan yang berbasis data — menggunakan skematik dan board view sebagai panduan diagnosa, mengukur di titik-titik yang bermakna, dan membuat keputusan perbaikan berdasarkan temuan yang terverifikasi, bukan tebakan.

Kami melayani service HP Surabaya untuk semua merek Android: Samsung, Oppo, Vivo, Realme, Xiaomi, Google Pixel, Infinix, HTC, OnePlus, Huawei, Honor, Lenovo, Motorola, Sony — serta service apple dan service iPhoneuntuk seluruh lini produk Apple.

Di Forto.id, sebelum menyentuh satu pun komponen di motherboard HP kamu, kami memastikan kami sudah membaca peta yang benar. Karena perbaikan tanpa peta yang akurat bukan perbaikan — itu ekspedisi di medan yang tidak dikenal.
